MAM8000-12000W-301-486-124

{pboot:if('特性:◆ 输入宽频噪声滤波◆ 输入浪涌电流抑制电路◆ 符合UL1950、IEC950安全规程◆ 外型设计美观◆效率高，散热效果好◆CAN通讯可选条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。输入特性：额定值Rated value(VAC)电压范围Voltage Range(VAC) 220 VAC90-264VAC输出特性：'!='')}特性:◆ 输入宽频噪声滤波◆ 输入浪涌电流抑制电路◆ 符合UL1950、IEC950安全规程◆ 外型设计美观◆效率高，散热效果好◆CAN通讯可选条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。输入特性：额定值Rated value(VAC)电压范围Voltage Range(VAC) 220 VAC90-264VAC输出特性：{else}特性:◆ 输入宽频噪声滤波◆ 输入浪涌电流抑制电路◆ 符合UL1950、IEC950安全规程◆ 外型设计美观◆ 效率高，散热效果好◆ CAN通讯可选条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。输入特性：额定值Rated value(VAC)电压范围Voltage Range(VAC) 220 VAC90-264VAC输出特性：功率Power 8000-12000W输出电压Output Voltage80-720VDC输出电流Output Current 16-120A电压调整率（主路）···{/pboot:if}

产品详情

特性:

◆ 输入宽频噪声滤波

◆ 输入浪涌电流抑制电路

◆ 符合UL1950、IEC950安全规程

◆ 外型设计美观

◆ 效率高，散热效果好

◆ CAN通讯可选

条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

输入特性：

额定值Rated value(VAC)	电压范围Voltage Range(VAC)
220 VAC	90-264VAC

输出特性：

功率Power	8000-12000W
输出电压Output Voltage	80-720VDC
输出电流Output Current	16-120A
电压调整率（主路）Line Regulation<main>	±0.5%
负载调整率（主路）Load Regulation<main>	±0.5%
电压精度Voltage Set-point Accuracy	±2%
电流限制点Output Current Limiting	120%(Typ)

一般特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

lsolation Resistance

50MΩ

保护特性：

1	输入欠压保护Input under voltage protection
2	输入过压保护Input over voltage protection
3	输出短路保护Input over voltage protection
4	过温保护Over temperature protection
5	输出过流保护 Output over current protection

隔离电压值：

输入-输出Input-Output	>2000VAC/1 min
输入-外壳Input-Case	＞1500VAC/1 min
输出-外壳Output-Case	＞500VDC/1 min

环境特性：

工作壳温 Case Temperature	（工业品）Industry	-25 – +85℃
	（军I）Military l	-40 – +85℃
	（军II）Military II	-55 – +85℃
存储温度 Storage Temperature	（工业品）Industry	-45 – +105℃
存储温度 Storage Temperature	（军I）Military l	-55 – +105℃

型号：

单路Single Channels Output

型号Models	输入电压(Vac) Input voltage(Vac)	输入电压范围（Vac） Input voltage Range(Vac)	输出电压（Vdc) Output voltage（Vdc)	输出电流(A) Output current(A)	纹波PK-PK（mv) Ripple and noise（mv)	效率(Typ) Efficiency (Typ)
MAM 9600-220WS80	220VAC	90-264VAC	80VDC	120A	500	92%
MAM 10800-220WS108	220VAC	90-264VAC	108VDC	100A	600	92%
MAM 11500-220WS144	220VAC	90-264VAC	144VDC	80A	600	92%
MAM 11800-220WS360	220VAC	90-264VAC	360VDC	33A	800	93%
MAM 11800-220WS540	220VAC	90-264VAC	540VDC	22A	800	93%
MAM 11500-220WS720	220VAC	90-264VAC	720VDC	16A	800	93%

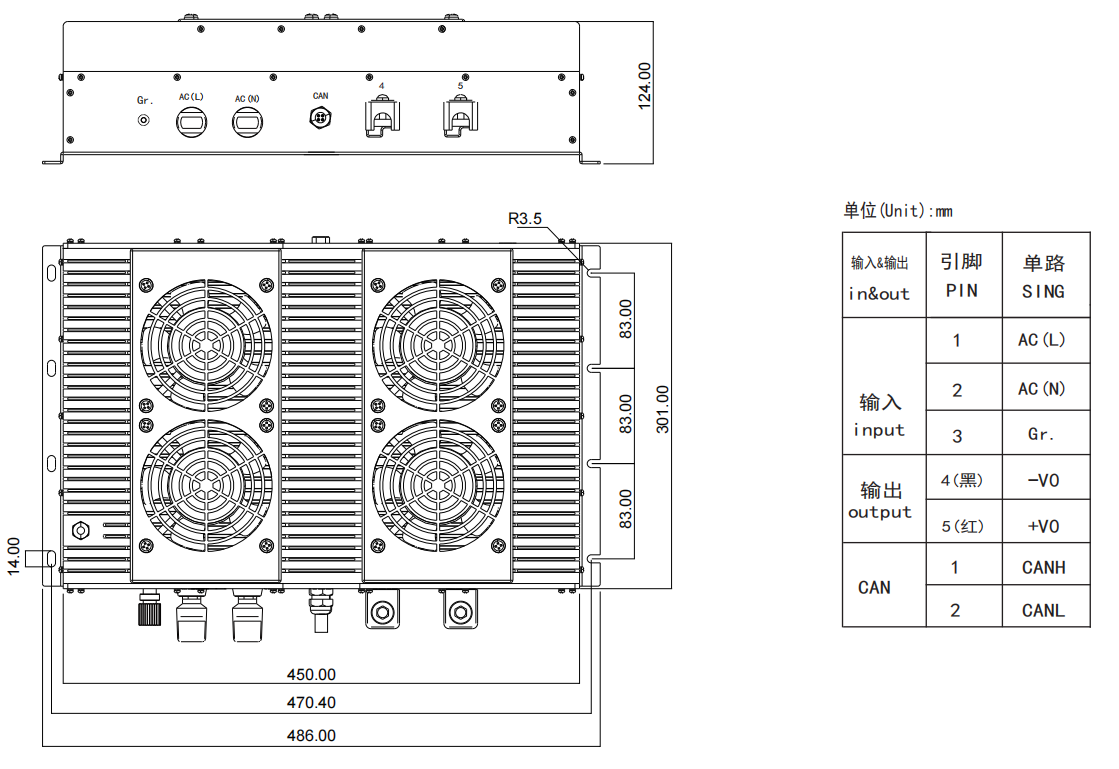

外型尺寸与引脚定义：
