当工业设备需要同时为控制电路、功率器件、指示系统等多个子系统供电时，*统单路输出电源往往需要搭配额外的转换模块，不仅增加系统复杂度，更带来效率损失和可靠性风险。MDF系列正是为解决这一难题而设计：它不仅支持100-350W功率输出，更提供单路、双路、三路多种输出配置，更可选配600V高压输入型号，成为工业电源领域的"全能选手"。
多路独立输出设计：MDF系列突破*统单路输出限制，提供单路、双路、三路多种输出配置，满足复杂系统的差异化供电需求。三路输出型号（如MDF230-24T05&12&24）可同时输出5V、12V、24V三种电压，分别供给逻辑电路、*感器、执行机构，大幅简化配电设计，降低系统成本。
600V高压输入支持：MDF系列独有600V额定输入型号（电压范围400-800VDC），专为光伏逆变器、新能源储能系统等高压直流母线应用场景设计。这一电压等级常见于光伏组件串列或储能电池堆，无需额外降压模块即可直接接入，大幅提升系统效率。
宽电压输入覆盖：除600V高压型号外，MDF系列还提供12V/24V/48V/110V四种标准工业电压输入选项，电压范围分别覆盖9-18VDC、18-36VDC、36-72VDC、66-154VDC，适配轨道交通、新能源、工业自动化等多种应用场景。
更高功率密度：功率范围100-350W，较上一代MDE系列提升17%。以MDF350-24S24为例，在24V输入条件下可输出24V/14.58A，功率密度和效率均达到**水平，有效降低系统发热和散热成本。
完善的保护体系：内置输入欠压保护、输入过压保护、输出过流保护、输出短路保护、过温保护五重保护机制。当检测到输入过压时（如600V型号遭遇异常高压冲击），模块立即切断输出并告警，防止损坏后级负载；输出短路故障解除后可自动恢复，减少维护工作量。
高隔离耐压设计：输入-输出隔离耐压>1500VDC，输入-外壳>1050VDC，输出-外壳>500VDC，确保人员安全和信号完整性。高隔离设计有效阻断地环路干扰，对精密测量设备和通信系统尤为重要。
工业级可靠性：工作温度范围覆盖-25℃至+85℃（工业品），存储温度-45℃至+105℃，工作频率100-200KHz，开关噪声远离音频频段，避免对敏感电路造成干扰。采用知名品牌元器件，经过严格的可靠性筛选和老化测试。
光伏逆变器系统：MPPT控制器辅助电源、功率开关管驱动电路、通讯模块供电。光伏系统中组件电压可达数百伏，MDF600V型号可直接从光伏串列取电，无需额外降压DC-DC，简化系统架构。以某10kW组串式光伏逆变器为例，采用MDF300-600S24为控制电路供电，峰值效率达89%，比*统方案提升3个百分点。
储能系统BMS：电池管理系统主控单元、均衡电路、绝缘监测模块供电。储能系统通常采用数百伏电池堆，MDF600V型号可无缝对接电池高压侧，为BMS核心电路提供隔离供电，同时满足严苛的安规要求。
轨道交通车载设备：列车门控系统、制动控制系统*感器、车载娱乐系统供电。城市轨道交通车辆普遍采用110V直流供电系统，MDF系列可直接从车辆主电源取电，为多种车载设备提供稳定的多路供电。
工业机器人与数控机床：伺服驱动器控制电路、编码器与*感器、液压系统电磁阀供电。现代化工厂对设备供电的可靠性和灵活性要求*高，MDF系列的多路输出特性可满足机器人关节驱动与控制系统的差异化供电需求。
医疗影像设备：超声诊断仪、CT扫描仪控制单元、X光机辅助电源。医疗设备对供电的稳定性和安全性要求严苛，MDF系列的高隔离耐压和可靠保护功能可有效保障患者安全。
**工业电源系统：工业级UPS不间断电源、充电桩控制模块、大功率LED驱动电源。这些应用场景通常需要多电压等级供电，MDF系列的多路输出型号可一机多用，降低配电复杂度。

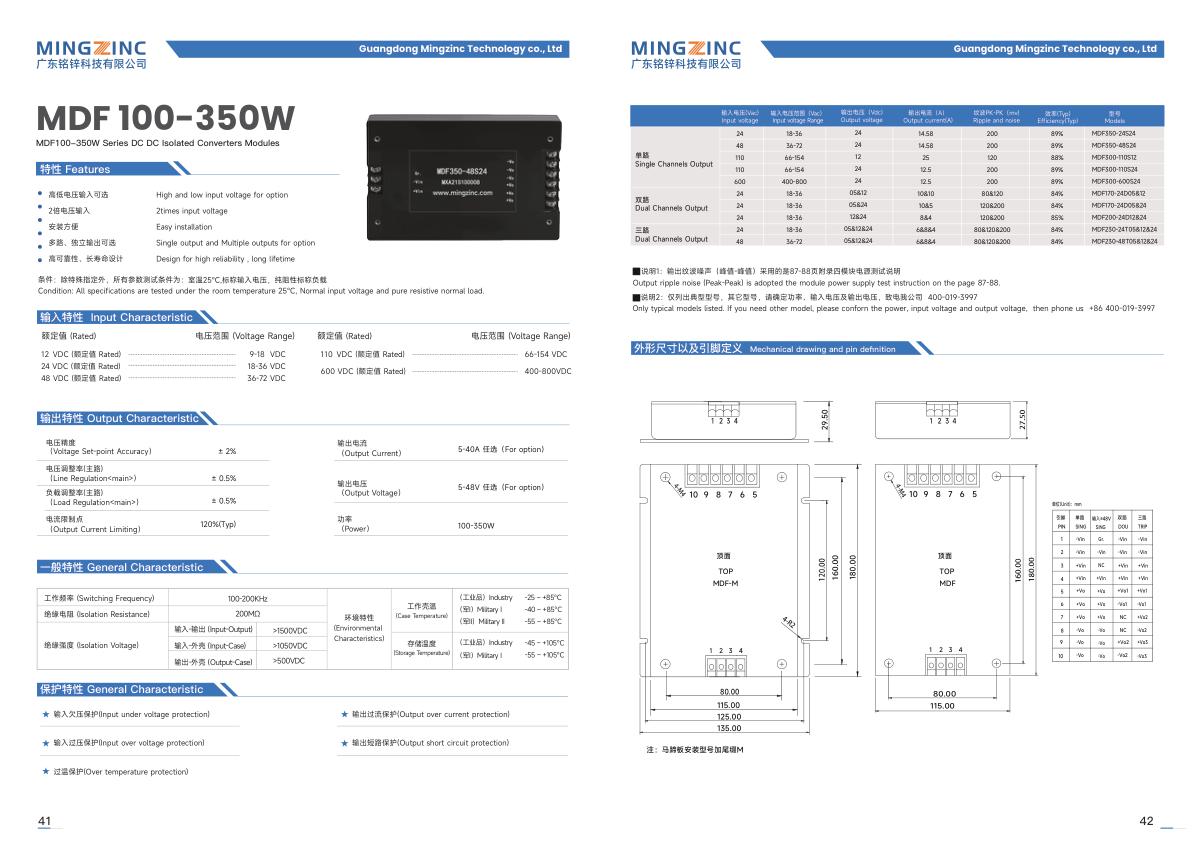

| 参数项目 | 技术指标 |
|---|
| 功率范围 | 100-350W |
| 输入电压 | 12V/24V/48V/110V/600VDC |
| 输出电压 | 5-48VDC任选 |
| 输出电流 | 5-40A任选 |
| 输出路数 | 单路/双路/三路 |
| 效率（典型） | 84-89% |
| 隔离耐压 | 输入-输出>1500VDC |
| 工作温度 | -25~+85℃（工业品） |
| 存储温度 | -45~+105℃ |
| 纹波噪声 | ≤200mV pk-pk |
| 保护功能 | 欠压/过压/过流/短路/过温 |
| 外型尺寸 | 159×98×35mm/180×115×27.5mm |
单路输出选型：
| 典型型号 | 输入电压 | 输出规格 | 适用场景 |
|---|
| MDF350-24S24 | 24V(18-36V) | 24V/14.58A/350W | 高功率24V系统 |
| MDF350-48S24 | 48V(36-72V) | 24V/14.58A/350W | 48V通信电源 |
| MDF300-110S12 | 110V(66-154V) | 12V/25A/300W | 110V高功率应用 |
| MDF300-110S24 | 110V(66-154V) | 24V/12.5A/300W | 轨道交通系统 |
| MDF300-600S24 | 600V(400-800V) | 24V/12.5A/300W | 光伏/储能系统 |
双路输出选型：
| 典型型号 | 输入电压 | 输出规格 | 适用场景 |
|---|
| MDF170-24D05&12 | 24V(18-36V) | 5V/10A+12V/10A/170W | 双电压系统 |
| MDF170-24D05&24 | 24V(18-36V) | 5V/10A+24V/5A/170W | 控制+指示系统 |
| MDF200-24D12&24 | 24V(18-36V) | 12V/8A+24V/4A/200W | 双功率等级 |
三路输出选型：
| 典型型号 | 输入电压 | 输出规格 | 适用场景 |
|---|
| MDF230-24T05&12&24 | 24V(18-36V) | 5V/6A+12V/8A+24V/4A/230W | 复杂多电压系统 |
| MDF230-48T05&12&24 | 48V(36-72V) | 5V/6A+12V/8A+24V/4A/230W | 48V复杂系统 |
选型建议：如需其他输出电压、电流或特殊配置，请*电铭锌科技400-019-3997，我们的工程师将为您提供专业的选型支持。
针对不同行业客户的差异化需求，MDF系列提供灵活的定制服务：
多路输出组合定制：根据系统需求定制任意电压组合
高压输入型号：针对特殊电压等级需求定制
引脚与接口定制：适配您的系统连接方式
强化三防处理：适应盐雾、湿热等恶劣环境
安规认证支持：可根据需求提供UL、CE等认证
批量专案支持：大批量订单可提供专项技术支持
铭锌科技对每一台MDF系列电源模块执行严格的出厂检验流程：
****满载功率测试
全温度范围性能验证
绝缘耐压测试（高压型号加强测试）
保护功能逐项验证
72小时高温老化筛选
纹波噪声测试（符合IEC标准）
产品提供2年质保，在正常使用条件下出现品质问题，免费更换。
广东铭锌科技有限公司深耕电源行业12年，建立了完整的研发、制造、品质控制体系。我们的工程师团队具有丰富的工业电源应用经验，能够根据客户的具体需求提供从方案设计到产品选型的全流程技术支持。
MDF系列的每一个型号都经过大量工程验证。针对多路输出设计中的交叉负载调整率、高压输入的可靠性、散热设计的优化等关键技术点，我们进行了系统性攻关，确保产品在各种工况下稳定可靠运行。
如果您正在寻找一款能够同时满足多电压供电需求、具备高压输入能力、且稳定可靠的DC-DC电源模块，MDF系列将是您的理想选择。欢迎联系铭锌科技，我们将竭诚为您提供专业的技术支持和优质的产品服务。
