MDGD 10-40W导轨模块电源

特性:◆****满载老化测试◆输入与输出隔离◆温度保护功能◆长寿命和高可靠性◆超宽电压输入：85-265V/165-265V/100-460VAC可选◆短路保护自恢复功能◆低功耗，高性价比条件：除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。输入特性：额定值

特性:

◆ ****满载老化测试

◆ 输入与输出隔离

◆ 输入欠压保护、输入反接保护

◆ 输出过流保护、输出短路保护

◆ 超宽电压输入：18-36/66-154/100-1200/300-1500VDC可选

◆ 短路保护自恢复功能

◆ 低功耗，高性价比

条件：除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。

输入特性：

输出特性：

功率Power	10-40W
输出电流Output Current	0-5A
输出电压Output Voltage	5-48VDC
输出电压调整范围 Output voltage Range	±10%
电压精度Voltage Set-point Accuracy	±2%
电压调整率（主路）Line Regulation<main>	±0.5%
负载调整率（主路）Load Regulation<main>	±0.5%
电流限制点Output Current Limiting	120%(Typ)

一般特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

Isolation resistance

200MΩ

保护特性：

1	输入欠压保护Input under voltage protection
2	输入过压保护Input over voltage protection
3	过温保护 Over temperature protection
4	输出过流保护Output over current protection
5	输出短路保护Output short circuit protection

隔离电压值lsolation Voltage

环境特性Environmental Characteristics

型号：

单路Single Channels Output

型号Models	输入电压(VDC) Input voltage	输入电压范围（VDC） Input voltage Range	输出电压（VDC) Output voltage	输出电流Output current(A)	纹波PK-PK（MV) Ripple and noise
MDGD15-700S5	700VDC	100-1200VDC	5VDC	3000MA	50
MDGD15-700S12	700VDC	100-1200VDC	12VDC	1250MA	100
MDGD15-700S24	700VDC	100-1200VDC	12VDC	630MA	100
MDGD20-900S05	900VDC	300-1500VDC	5VDC	4000MA	50
MDGD20-900S12	900VDC	300-1500VDC	12VDC	1660MA	100
MDGD20-900S24	900VDC	300-1500VDC	24VDC	833MA	200
MDGD30-24S24	18-36VDC	24VDC	24VDC	1250A	200
MDGD30-110S24	66-154VDC	110VDC	24VDC	1250A	200

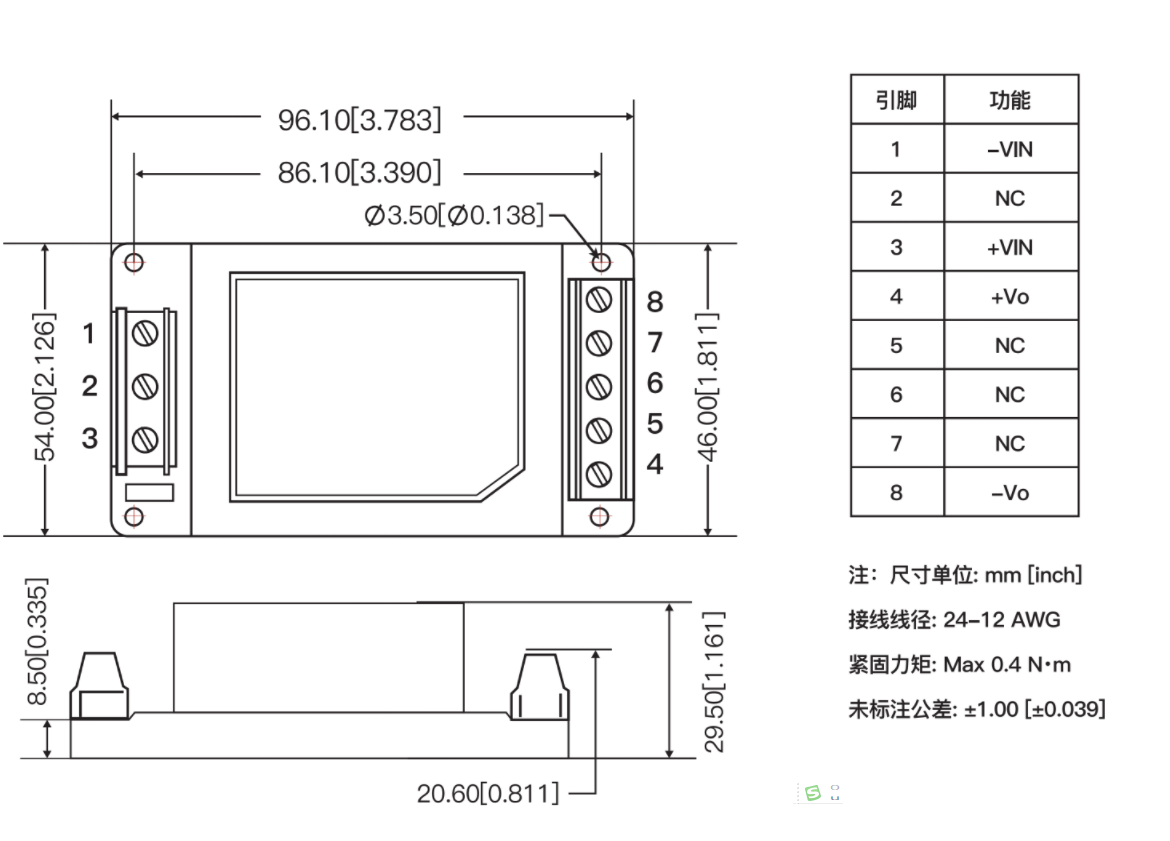

外型尺寸与引脚定义：
