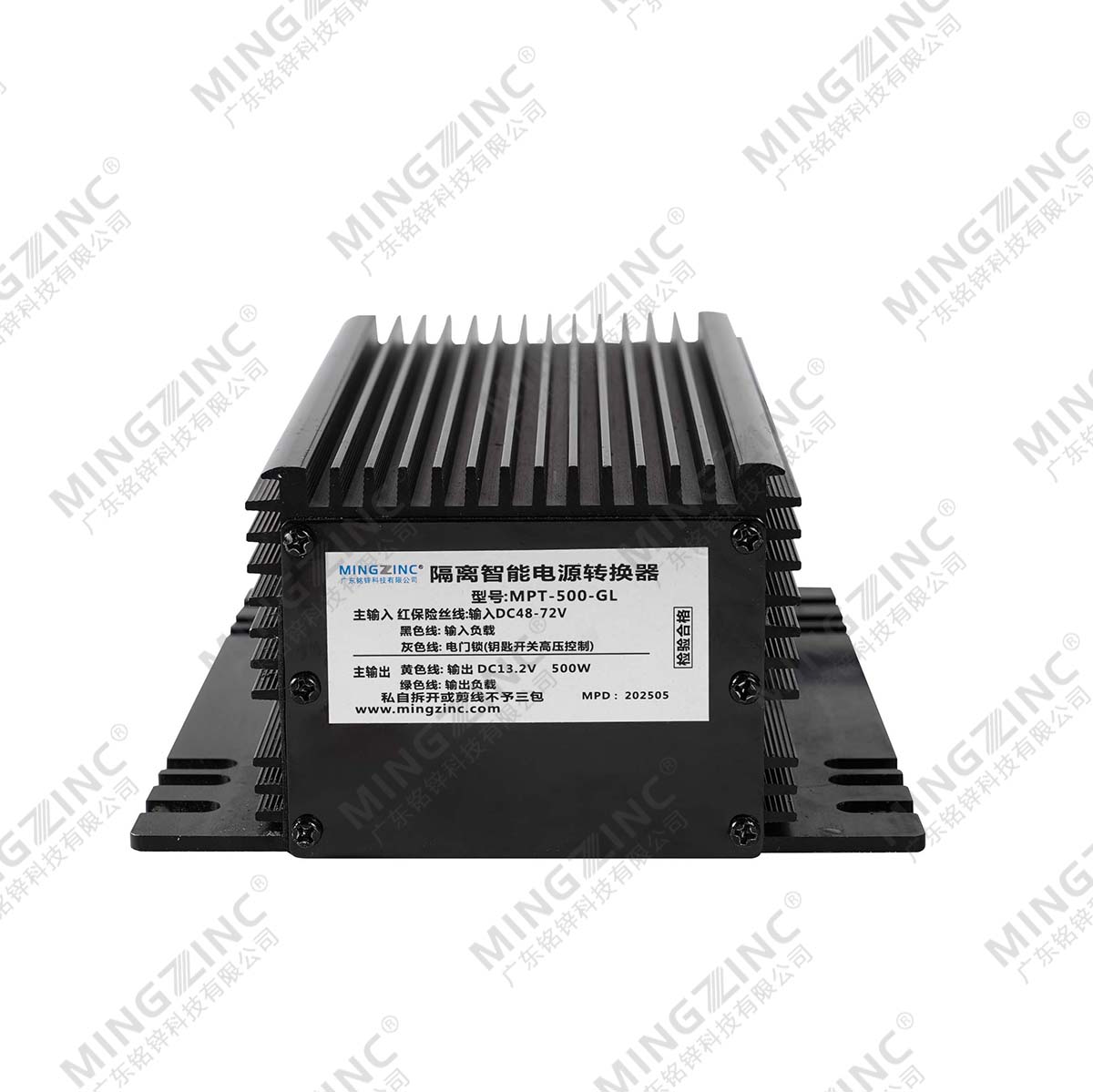

DC-DC500W 电源变换器

概述：GeneralDC-500W 系列, 175 × 140 ×70mm 的铝质外壳变换器，具有短路保护功能。The DC-500W series 175 ×140 ×70mm aluminum case converter, with short circuit protection.主要电池组参数：电池组型号Battery packmodel输入电压The inputvoltage输出**电压Maximum outputvoltage输出功率The o

产品详情

概述：

General

DC-500W 系列, 175 × 140 ×70mm 的铝质外壳变换器，具有短路保护功能。

The DC-500W series 175 ×140 ×70mm aluminum case converter, with short circuit protection.

主要电池组参数：

电池组型号 Batterypack model	输入电压Theinput voltage	输出**电压 Maximum output voltage	输出功率The output power	输出信号 The output signal
□48V	□DC40-60V	可选 □DC12.5V □DC13.0V □DC13.7V □DC14.2V □DC24.0V □DC24.5V □DC25.2V □DC26.5V ☑DC27.5V	☑DC500W	☑输出需要 ACC 控制(高压/低压信号)才有输出。output requires ACC control(high/low voltagesignal)tohave output. □无需 ACC 开机就有输出。thereisoutputwithout ACC boot.
□60V	□DC45-80V
□72V	□DC45-90V
□84V	□DC55-110V
□96V	□DC60-120V
□120V	□DC80-150V
☑144V	☑DC108-180V

DC 输入正负*给电压信号时,同时把信号 ACC 控制线接上（高压/低压信号），此时 DC已供电，输出已正常工作。

输入特性：

序号No.	项目Item	技术参数 Technical specification	备注Remark
1	额定输入电压 Rated input voltage	□48Vdc□60Vdc□72Vdc□84Vdc □96Vdc□120Vdc☑144Vdc
2	电压输入范围 VoltageInputrange	□40-60Vdc□45-84Vdc□45--90Vdc □55-110Vdc□60-120Vdc □80-150Vdc☑108-180Vdc
3	频率 frequency	50～60 Hz

线束与插件定义：

颜色

color

线径

Wire diameter

用途

use

插件

Theplug-in

红线 redline

1.5²

输入正*

Input the anode

6.3-21插簧

6.3-21 insert spring

黑线

black line

1.5²

输入负*

Inputnegative

6.3-21插簧

6.3-21 insert spring

黄线

yellowline

1.5²

使能enable

6.3-21插簧

6.3-21 insert spring

绿线

greenline

4.0²

输出负*

outputnegative

6.3-21插簧

6.3-21 insert spring

红线 redline

4.0²

输出正*

Secondary outputpositive

6.3-21插簧

6.3-21 insert spring

DC 的线束与插件型号规格可以按需方要求来定做。

环境条件：

序号No.	项目Item	技术参数 Technical specification	备注Remark
1	温度 Temperature	-25℃—50℃	正常工作 Worknormally
2	湿度 Humidity	5~95%	带包装 Withpackage
3	海拔Altitude	≤3000m	正常工作 Worknormally

保护特征：

序号

项目Item

技术参数

Technical specification

备注Remark

限压保护Voltage

limiting

protection

变换器输出电压不会超过设定的**使用电压。

The output voltage of the converter will not exceed the set maximum operating voltage.

过热保护Thermal

protection

壳体散热自冷

Shell heat dissipationand self-cooling

温控

Temperature

control

限流保护Current

limiting

protection

变换器输出电流不会超过设定的电路**电流。

The output current of the converter will notexceed the set maximumcurrent.

恒流

Constant

current

短路保护Shortcircuit

protection

当输出短路时变换器不能正常工作，输出恢复正常，变换器可自行恢复。

When the output is short-circuited, the converter

cannot worknormally, the output returns tonormal, and the converter can recoverbyitself.

转换效率与波形：

1、效率： ≥91% （满载） Efficiency: ≥91% (full load)

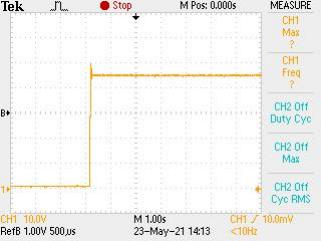

2、输入电压波形 Input voltage waveform

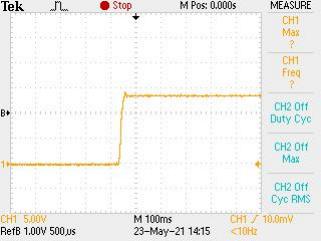

3、输出电压波形 Output voltage waveform

安全&电磁兼容：

序号No.	项目Item		标准 ( 或测试条件) Standard (or test condition)	备注Remark
1	耐压测试Electric strength test	输入-输出 Input- output	1500Vdc/2s ≤5mA	无故障No breakdown
2	绝缘电阻Isolation resistance	输入Input	≥300MΩ@ 144Vdc
2	绝缘电阻Isolation resistance	输出Output	≥300MΩ@500Vdc
3	泄漏电流 Leakage current		< 3.5mA
4	安全标准Safety		■ CE ■RoHs ■GS □UL □CCC□SAA□PSE□KC
5	电磁兼容性EMC		EN550141:2006+A1:2009+A2:2011 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2008 EN55014-2:1997+A1:2001+A2:2008
6	低电压测试 LVD		EN60335-1:2002+EN60335-2-29:2002

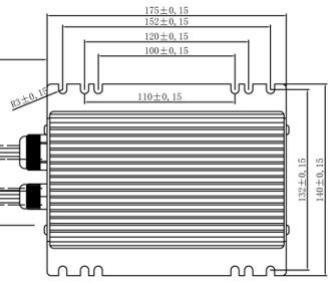

机械特征：

外壳材质：铝

Shell material: Aluminum

外壳尺寸: 长*宽*高= 175 × 140 ×70mm

Outline dimension: L*W*H=175 × 140 ×70mm

输入接口: 通过 IEC 标准

Input socket: meets IEC standard

电源线: 270mm 长

DC wires: 270mmlength

输出线: 270mm 长

DC wire: 270mm length

净重:1.6 千克

Net Weight: 1.6Kg

安装定义：

包装，运输方式和存储方式：

1、包装

包装盒内有产品名称，型号，生产厂家名称，安全标准，序号，使用说明书以及装箱单。

2、运输方式：

适用于货车装运，产品需放在阴凉干燥处，装卸时请小心、勿压。

3、存储方式：

当产品不使用时，应放在包装盒内。仓库*限温度应在-25℃~50℃ , 常态温度应在-25~50℃ , 相对湿度为5~95%，并且仓库内不能有有害气体，易燃品，爆炸品，腐蚀性等化学物品及强有力的机械震动、冲击和磁场影响。包装盒需放在距离地面至少20cm 高，距离墙，热源，和通风口 50cm 远。变换器在此种存储条件下可以放两年，超过两年须重新检测。变换器必须每三个月通电一次，通电时间应不少于 0.5 小时。

4、可靠度需求

5、MTBF（标准，环境温度，负载要求） ≥20K 小时；

6、测试条件:25℃,满载，测试通过值。
