特性:
◆ 输入宽频噪声滤波
◆ 输入浪涌电流抑制电路
◆ 符合UL1950、IEC950安全规程
◆ 外型设计美观
◆ 接线端子出线方式
◆ 快速动态响应
条件：除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。
输入特性：
额定值Rated value(VAC) | 电压范围Voltage Range(VAC) |
220 VAC | 176-264 VAC |
220VAC | 90-264VAC |
输出特性：
功率Power | 100-200W |
输出电压Output Voltage | 5-48VDC |
输出电流Output Current | 3-20A |
电压调整率（主路）Line Regulation<main> | ±0.5% |
负载调整率（主路）Load Regulation<main> | ±0.5% |
电压精度Voltage Set-point Accuracy | ±2% |
电流限制点Output Current Limiting | 120%(Typ) |
一般特性：
功率Power | 100-200W |
输出电压Output Voltage | 5-48VDC |
输出电流Output Current | 3-20A |
电压调整率（主路）Line Regulation<main> | ±0.5% |
负载调整率（主路）Load Regulation<main> | ±0.5% |
电压精度Voltage Set-point Accuracy | ±2% |
电流限制点Output Current Limiting | 120%(Typ) |
保护特性：
1 | 输入欠压保护Input under voltage protection |
2 | 输出短路保护Input over voltage protection |
3 | 过温保护Over temperature protection |
4 | 输出过流保护 Output over current protection |
隔离电压值lsolation Voltage
输入-输出Input-Output | >1500VAC/1 min leakage current ＜5mA |
输入-外壳Input-Case | ＞1500VAC/1 min leakage current ＜5mA |
输出-外壳Output-Case | ＞500VDC/1 min |
主路-副路Main-Vice | ＞500VDC/1 min |
环境特性Environmental Characteristics
工作壳温 Case Temperature | （工业品）Industry | -25 – +85℃ |
（军I）Military l | -40 – +85℃ | |
（军II）Military II | -55 – +85℃ | |
存储温度 Storage Temperature | （工业品）Industry | -45 – +105℃ |
（军I）Military l | -55 – +105℃ |
型号：
单路Single Channels Output
型号Models | 输入电压(Vac) Input Voltage(Vac)
| 输入电压范围（Vac） Input Voltage Range(Vac)
| 输出电压（Vdc) Output Voltage（Vdc) | 输出电流Output Current(A) | 纹波PK-PK（mv) Ripple and noise（mv)
| 效率(Typ) Efficiency (Typ) |
MAC100-220S05 | 220VAC | 176-264 | 05VDC | 20A | 80 | 83% |
MAC125-220S12 | 220VAC | 176-164 | 12VDC | 10.4A | 120 | 84% |
MAC150-220S24 | 220VAC | 176-264 | 24VDC | 6.25A | 200 | 85% |
MAC150-220S28 | 220VAC | 176-264 | 28VDC | 5.36A | 280 | 85% |
MAC150-220S48 | 220VAC | 176-264 | 48VDC | 3.1A | 300 | 85% |
MAC100-220S05-K | 220VAC | 90-264 | 05VDC | 20A | 80 | 83% |
MAC125-220S12-K | 220VAC | 90-164 | 12VDC | 10.4A | 120 | 84% |
MAC150-220S24-K | 220VAC | 90-264 | 24VDC | 6.25A | 200 | 85% |
MAC150-220S28-K | 220VAC | 90-264 | 28VDC | 5.36A | 280 | 85% |
MAC150-220S48-K | 220VAC | 90-264 | 48VDC | 3.1A | 300 | 85% |
双路Dual Channels Output
输入电压(Vac) Input Voltage(Vac)
| 输入电压范围（Vac） Input Voltage Range(Vac)
| 输出电压（Vdc) Output Voltage（Vdc) | 输出电流Output Current(A) | 纹波PK-PK（mv) Ripple and noise（mv)
| 效率(Typ) Efficiency (Typ) | |
MAC100-220D05&12 | 220VAC | 176-264 | 05&12VDC | 10A&4A | 100&120 | 83% |
MAC120-220D05&24 | 220VAC | 176-264 | 05&24VDC | 4A&4A | 80&200 | 83% |
MAC150-220D12&24 | 220VAC | 176-264 | 12&24VDC | 6A&3.25A | 120&200 | 84% |
MAC150-220D05&28 | 220VAC | 176-264 | 05&28VDC | 2A&5A | 50&280 | 83% |

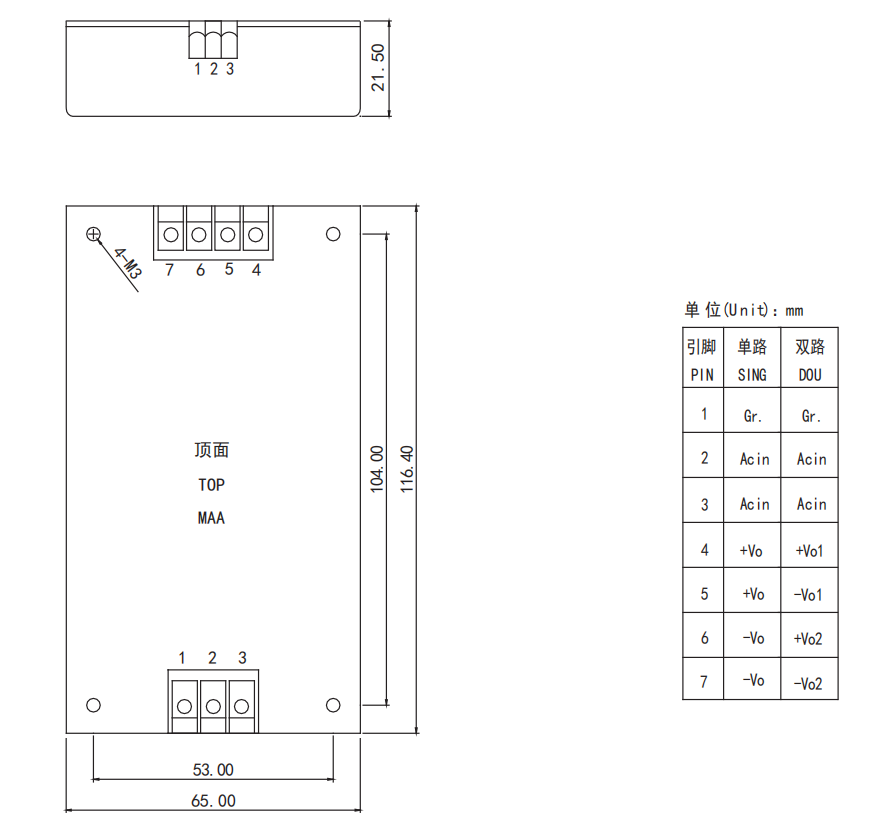

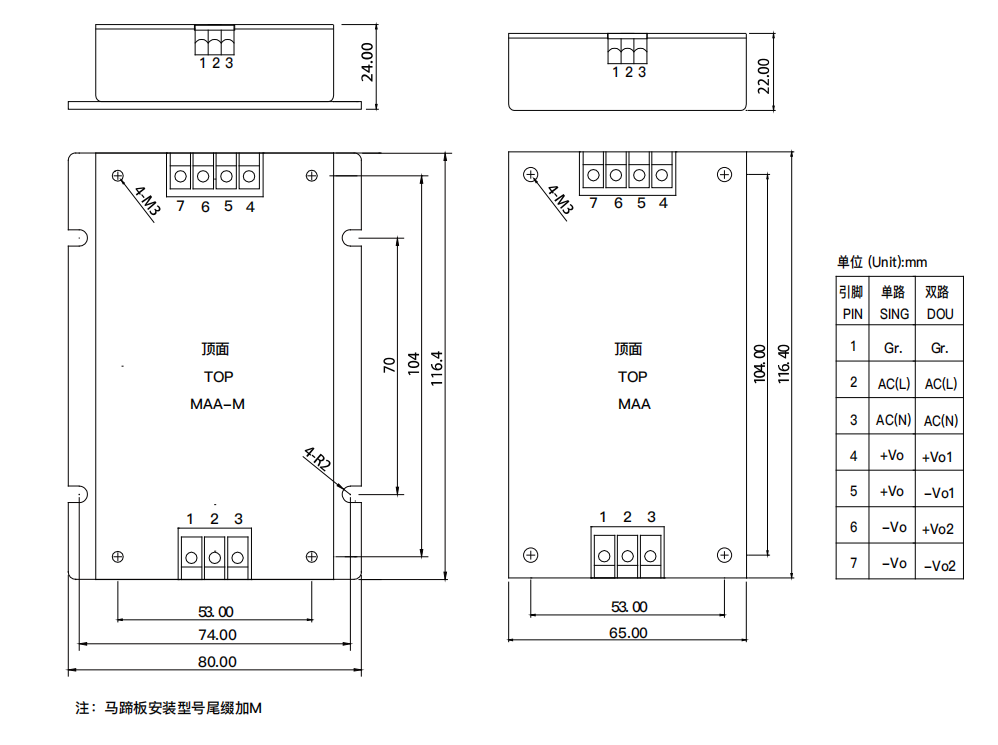

外型尺寸与引脚定义：
