特性:
◆ 输入宽频噪声滤波
◆ 输入浪涌电流抑制电路
◆ 符合UL1950、IEC950安全规程
◆ 外型设计美观
◆ 接线端子出线方式
条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。
输入特性：
额定值Rated value(VAC) | 电压范围Voltage Range(VAC) |
220 VAC | 176-264 VAC |
220VAC | 90-264VAC |
输出特性：
功率Power | 200-300W |
输出电压Output Voltage | 5-48VDC |
输出电流Output Current | 3-60A |
电压调整率（主路）Line Regulation<main> | ±0.5% |
负载调整率（主路）Load Regulation<main> | ±0.5% |
电压精度Voltage Set-point Accuracy | ±2% |
电流限制点Output Current Limiting | 120%(Typ) |
一般特性：
工作频率 Switching Frequency | 100-200KHz |
绝缘电阻 lsolation Resitstance | 200MΩ |
保护特性：
1 | 输入欠压保护Input under voltage protection |
2 | 输出短路保护Input over voltage protection |
3 | 过温保护Over temperature protection |
4 | 输出过流保护 Output over current protection |
隔离电压值：
输入-输出Input-Output | >1500VAC/1 min leakage current ＜5mA |
输入-外壳Input-Case | ＞1500VAC/1 min leakage current ＜5mA |
输出-外壳Output-Case | ＞500VDC/1 min |
主路-副路Main-Vice | ＞500VDC/1 min |
环境特性：
工作壳温 Case Temperature | （工业品）Industry | -25 – +85℃ |
（军I）Military l | -40 – +85℃ | |
（军II）Military II | -55 – +85℃ | |
存储温度 Storage Temperature | （工业品）Industry | -45 – +105℃ |
（军I）Military l | -55 – +105℃ |
型号：
单路Single Channels Ouput
型号Models | 输入电压(Vac) Input voltage
| 输入电压范围（Vac） Input voltage Range | 输出电压（Vdc) Output voltage | 输出电流Output current(A) | 纹波PK-PK（mv) Ripple and noise | 效率(Typ)Efficiency (Typ) |
MAE300-220S05 | 220VAC | 176-264 | 05VDC | 60A | 200 | 90% |
MAE300-220S12 | 220VAC | 176-164 | 12VDC | 25A | 120 | 91% |
MAE300-220S24 | 220VAC | 176-264 | 24VDC | 12.5A | 200 | 91% |
MAE300-220S48 | 220VAC | 176-264 | 48VDC | 6.25A | 300 | 92% |
MAE300-220S05-K | 220VAC | 90-264 | 05VDC | 60A | 200 | 90% |
MAE300-220S12-K | 220VAC | 90-164 | 12VDC | 25A | 120 | 91% |
MAE300-220S24-K | 220VAC | 90-264 | 24VDC | 12.5A | 200 | 91% |
MAE300-220S48-K | 220VAC | 90-264 | 48VDC | 6.25A | 300 | 92% |
双路Dual Channels Ouput
型号Models | 输入电压(Vac) Input voltage
| 输入电压范围（Vac） Input voltage Range | 输出电压（Vdc) Output voltage | 输出电流Output current(A) | 纹波PK-PK（mv) Ripple and noise | 效率(Typ)Efficiency (Typ) |
MAE275-220D05&24 | 220VAC | 176-264 | 05&12VDC | 15&8A | 100&200 | 83% |
MAE300-220D12&24 | 220VAC | 176-264 | 12&24VDC | 8.3&8.3A | 120&200 | 83% |
MAE300-220D12&19 | 220VAC | 176-264 | 12&19VDC | 8.3&10.5A | 120&190 | 83% |
MAE275-220D05&24-K | 220VAC | 90-264 | 05&12VDC | 15&8A | 100&200 | 83% |
MAE300-220D12&24-K | 220VAC | 90-264 | 12&24VDC | 8.3&8.3A | 120&200 | 83% |
MAE300-220D12&19-K | 220VAC | 90-264 | 12&19VDC | 8.3&10.5A | 120&190 | 83% |
三路Three Channels Ouput
型号Models | 输入电压(Vac) Input voltage
| 输入电压范围（Vac） Input voltage Range | 输出电压（Vdc) Output voltage | 输出电流Output current(A) | 纹波PK-PK（mv) Ripple and noise | 效率(Typ)Efficiency (Typ) |
MAE180-220T05&12&24 | 220VAC | 176-264 | 05&12VDC | 15&8A | 100&200 | 83% |
MAE250-220T05&12&24 | 220VAC | 176-264 | 12&24VDC | 8.3&8.3A | 120&200 | 83% |
MAE180-220T05&12&24-K | 220VAC | 90-264 | 05&12VDC | 15&8A | 100&200 | 83% |
MAE250-220T05&12&24-K | 220VAC | 90-264 | 12&24VDC | 8.3&8.3A | 120&200 | 83% |

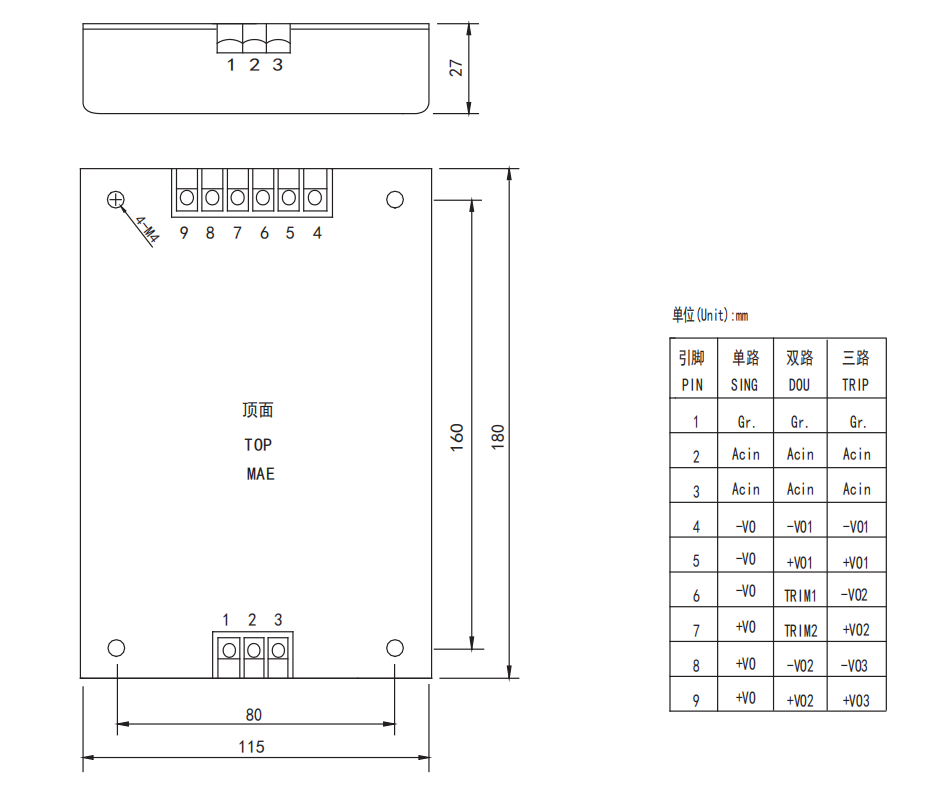

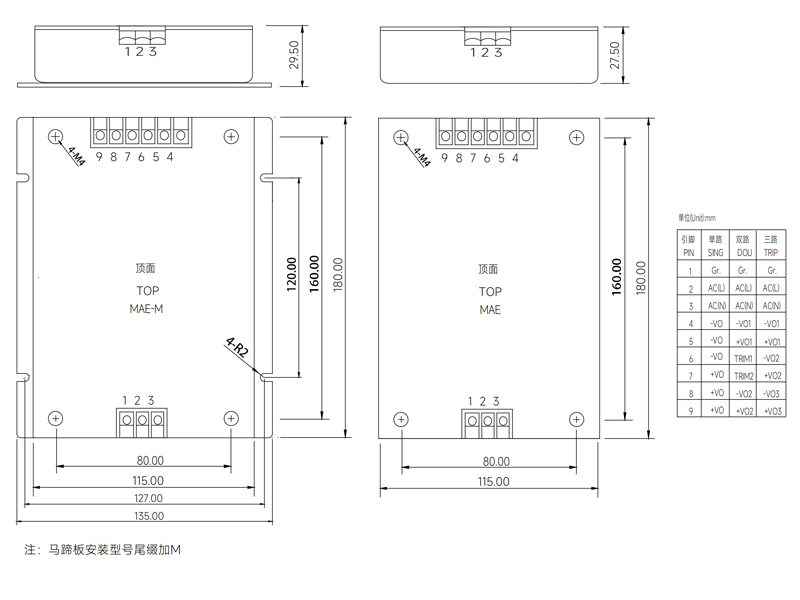

外型尺寸与引脚定义：
