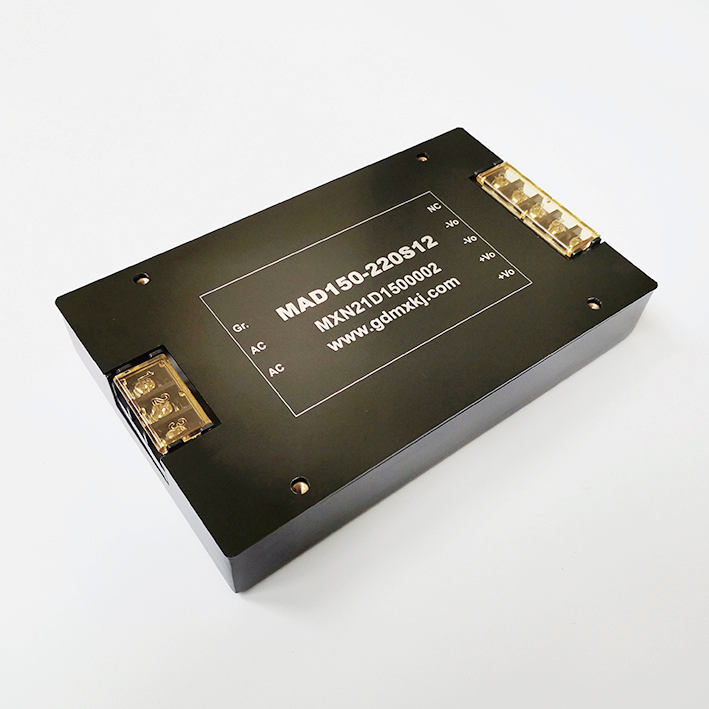

MAD150-300W-159-98-27.5

特性:
◆ 输入宽频噪声滤波
◆ 输入浪涌电流抑制电路
◆ 符合UL1950、IEC950安全规程
◆ 外型设计美观
◆ 接线端子出线
方式条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

特性:

◆ 输入宽频噪声滤波

◆ 输入浪涌电流抑制电路

◆ 符合UL1950、IEC950安全规程

◆ 外型设计美观

◆ 接线端子出线方式

条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

输入特性：

额定值Rated value(VAC)	电压范围Voltage Range(VAC)
220 VAC	176-264 VAC

输出特性：

功率Power	150-300W
输出电压Output Voltage	5-48VDC
输出电流Output Current	3-40A
电压调整率（主路）Line Regulation<main>	±0.5%
负载调整率（主路）Load Regulation<main>	±0.5%
电压精度Voltage Set-point Accuracy	±2%
电流限制点Output Current Limiting	120%(Typ)

一般特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

lsolation Resitstance

200MΩ

保护特性：

1	输入欠压保护Input under voltage protection
2	输出短路保护Input over voltage protection
3	过温保护Over temperature protection
4	输出过流保护 Output over current protection

型号：

单路Single Channels Ouput

型号Models	输入电压(Vac) Input voltage	输入电压范围（Vac） Input voltage Range	输出电压（Vdc) Output voltage	输出电流Output current(A)	纹波PK-PK（mv) Ripple and noise	效率(Typ)Efficiency (Typ)
MAD150-220S05	220VAC	176-264	05VDC	30A	100	85%
MAD240-220S12	220VAC	176-164	12VDC	20A	120	87%
MAD240-220S24	220VAC	176-264	24VDC	10A	200	88%
MAD300-220S28	220VAC	176-264	28VDC	10.7A	280	88%
MAD300-220S48	220VAC	176-264	48VDC	6.25A	300	89%

双路Dual Channels Ouput

型号Models	输入电压(Vac) Input voltage	输入电压范围（Vac） Input voltage Range	输出电压（Vdc) Output voltage	输出电流Output current(A)	纹波PK-PK（mv) Ripple and noise	效率(Typ)Efficiency (Typ)
MAD150-220D05&12	220VAC	176-264	05&12VDC	10&8A	100&120	83%
MAD150-220D05&24	220VAC	176-264	05&24VDC	8&4A	120&200	83%
MAD150-220D05&48	220VAC	176-264	05&48VDC	10&2A	100&300	83%

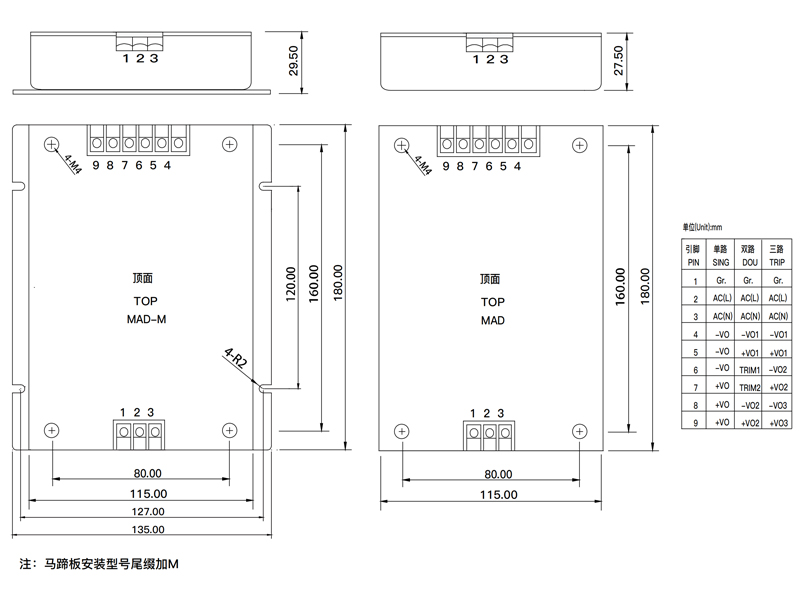

外型尺寸与引脚定义：
