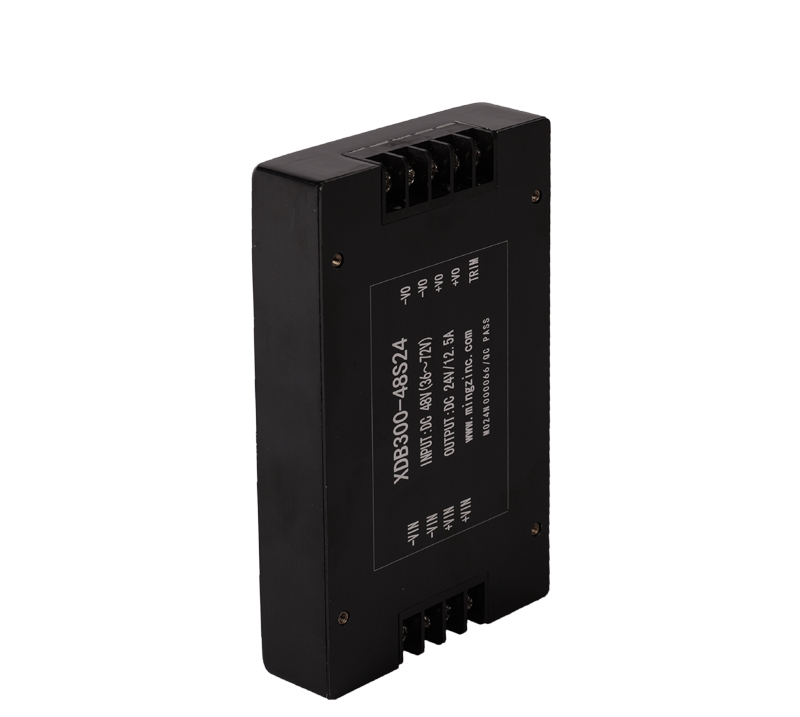

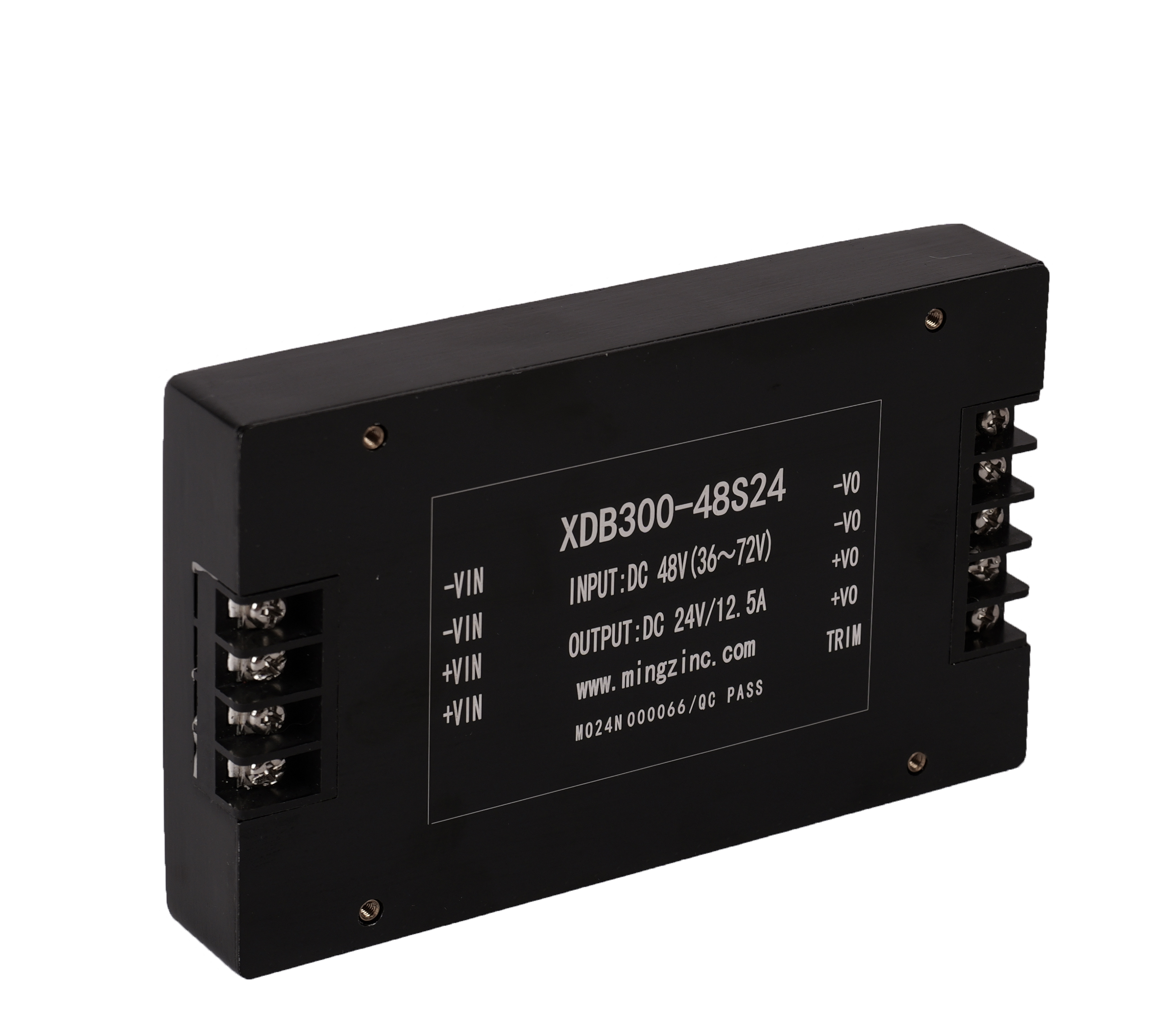

XDB100-300W 系列DC/DC隔离电源模块
XDB 100-300W Series DC DC Isolation Converter - MINGZINC
I.型号列表 MODELS LIST
单路输出Single Channels Output

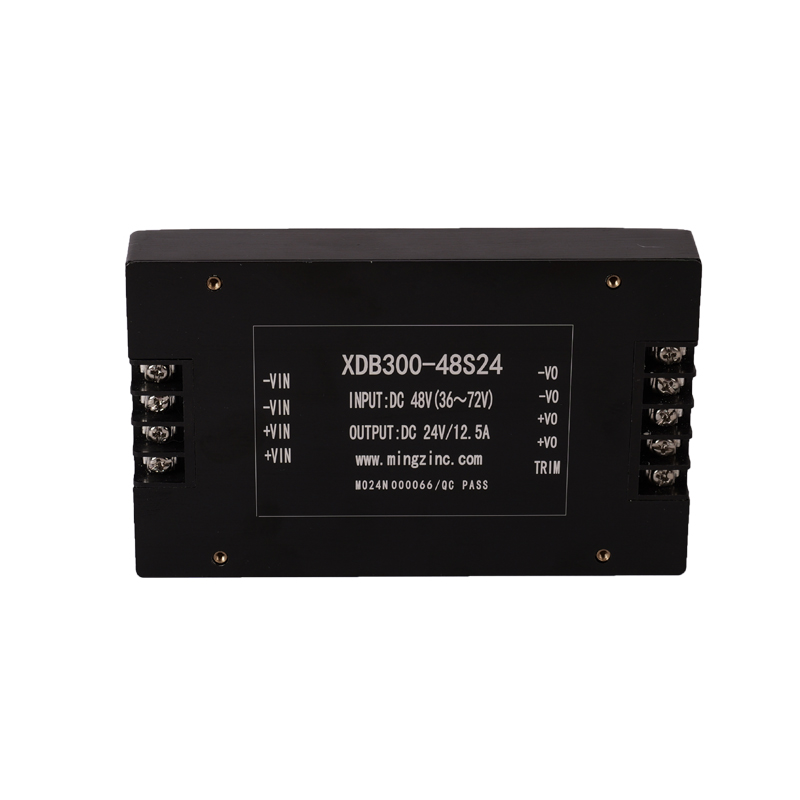

型号Models | 输入电压 Input voltage (VDC) | 输出电压（范围） Input voltage （Range)
| 输出电压Output voltage (VDC) | 输出电流Output current(A) | 纹波 Ripple and noise(MV) | 效率 Efficiency (Typ) |
XDB100-12S12 | 12 | 9-18 | 12 | 8.3 | 100 | 83% |
XDB100-12S24 | 12 | 9-18 | 24 | 4.16 | 200 | 85% |
XDB200-24S28 | 24 | 18-36 | 28 | 7.14 | 280 | 88% |
XDB240-24S48 | 24 | 18-36 | 48 | 5 | 400 | 89% |
XDB200-24S12 | 24 | 18-36 | 12 | 16.7 | 120 | 85% |
XDB200-48S28 | 48 | 36-72 | 28 | 7.14 | 280 | 89% |
XDB300-48S24 | 48 | 36-72 | 24 | 12.5 | 200 | 89% |
XDB100-18S12 | 18 | 9-36 | 12 | 8.3 | 100 | 82% |
XDB120-18S24 | 18 | 9-36 | 24 | 5 | 200 | 83% |
双路输出Dual Channels Output
型号Models | 输入电压 Input voltage (VDC) | 输出电压（范围） Input voltage （Range)
| 输出电压Output voltage (VDC) | 输出电流Output current(A) | 纹波 Ripple and noise(MV) | 效率 Efficiency (Typ) |
XDB150-24D12&24 | 24 | 18-36 | 12&24 | 10&2 | 100&200 | 82% |
XDB170-48D05&12 | 48 | 36-72 | 05&12 | 10&10 | 50&100 | 82% |
说明：仅例出典型型号,其它型号，请确定功率，输入电压及输出电压，*电我公司
Only typical models listed. If you need other model,please inform the power ,input voltage and output voltage,then phone us.
II. 特性FEATURES
1 | 输入II型滤波 II type input filter |
2 | 2倍，4倍电压输入 2X，4X voltage input |
3 | 输出短路保护 Output short circuit protection |
4 | iag安装方便，单端出线 Easy installation ,single side pin out |
5 | **壳体连接方式 Best case attaching mode |
6 | 高可靠性，长寿命设计 Design for high reliability,longlifetime |
输入特性INPUT CHARACTERISTIC
额定值Rated value(VDC) | 电压范围Voltage Range(VDC) |
12VDC（额定值） | 9-18VDC |
24VDC (额定值） | 18-36VDC |
48VDC （额定值） | 36-72VDC |
18VDC（额定值） 四倍输入 | 9-36VDC |
备注：反压保护<Reverse Protection> 应用时外接熔丝<Fuse outside> | |
IV. 输出特性OUTPUT CHARACTERISTIC
功率 Power | 100-300W |
输出电流Output Current | 3-15A 任选 |
输出电压Output Voltage | 5-48VDC |
电压精度 Voltage Set-point Accuracy | ±1% |
电压调整率（主路）Line Regulation<main> | ±0.2% |
负载调整率(主路）Load Regulation<main> | ±0.4% |
温度变化率 rate of change of temperature | ±0.01%/℃ |
电流限制点 Output Current Limting | 120%（Typ) |
响应速度 response time | 400μs |
一般特性 GENERAL CHARACTERISTIC
工频频率 Switching Frequency | 160-200KHz |
绝缘电阻 Isolation Resistance | 200MΩ |
MTBF | >500000 h |
隔离绝缘电压值Isolation Voltage
输入-输出Input-Output | >1500VDC |
输入-外壳Input-Case | >1050VDC |
输出-外壳Output-Case | >500VDC |
环境特性Environmental Characteristics
工作壳温 Case Temperature | （工业品）Industry | -25 – +85℃ |
（军I） Military l | -40 – +85℃ | |
（军II） Military II | -55 – +85℃ | |
存储温度 Storage Temperature | （工业品） Industry | -45 – +105℃ |
（军I）Military l | -55 – +105℃ |

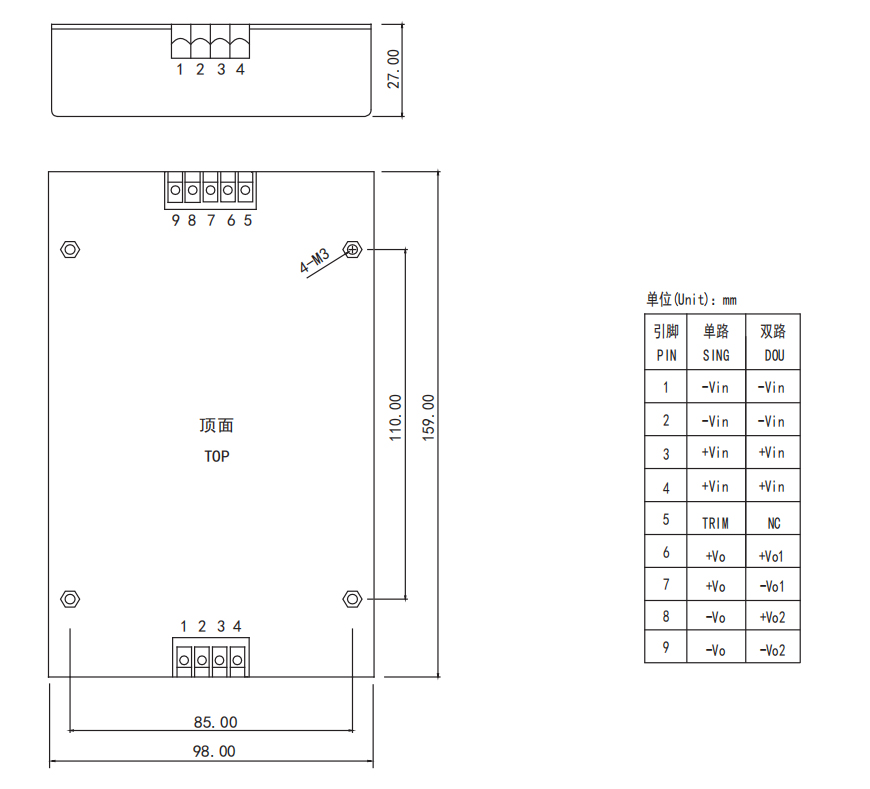

外型尺寸与引脚定义 MECHANICAL DRAWING AND PIN DEFINITION
