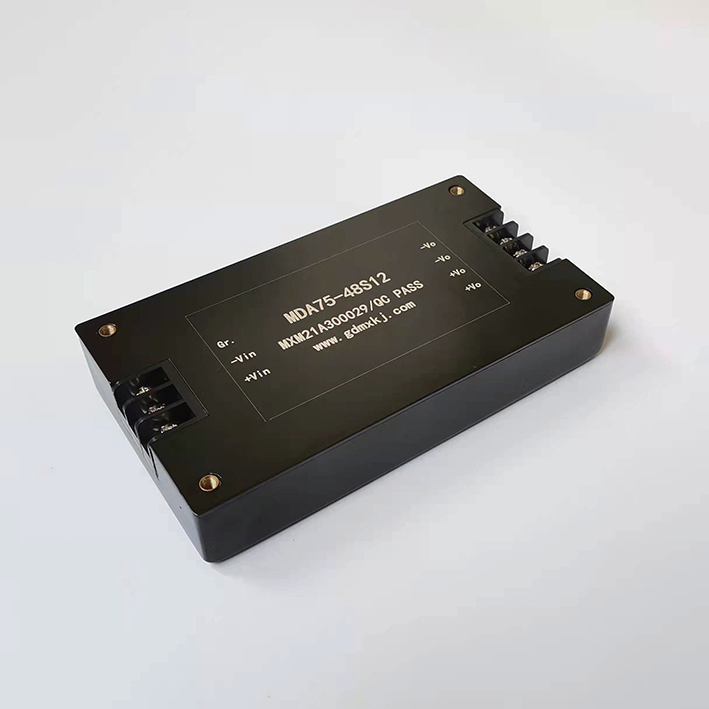

MDA30-100W-116-65-22

特性:
◆ 输入π型滤波
◆ 高功率密度
◆ 2倍，4倍电压输入
◆ 高可靠性，长寿命设计
◆ 安装方便，双端出线
◆外观设计美观
条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。输入特性：电压范围：12VDC（额定值） 9-18 VDC

产品详情

特性:

◆ 输入π型滤波

◆ 高功率密度

◆ 2倍，4倍电压输入

◆ 高可靠性，长寿命设计

◆ 安装方便，双端出线

◆ 外观设计美观

条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

输入特性：

额定值Rated value(VDC)	电压范围Voltage Range(VDC)
12 VDC	9-18 VDC
24 VDC	18-36 VDC
48 VDC	36-72 VDC
110 VDC	66-154 VDC
18 VDC	9-36 VDC

输出特性：

额定值Rated value(VDC)	电压范围Voltage Range(VDC)
12 VDC	9-18 VDC
24 VDC	18-36 VDC
48 VDC	36-72 VDC
110 VDC	66-154 VDC
18 VDC	9-36 VDC

一般特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

Isolation Resistance

200MΩ

保护特性：

1	输入欠压保护Input under voltage protection
2	输入过压保护 Input over voltage protection
3	过温保护Over temperature protection
4	输出过流保护 Output over current protection
5	输出短路保护Output short circuit protection

隔离电压值 Isolation Voltage

输入-输出Input-Output	>1500VDC
输入-外壳Input-Case	>1050VDC
输出-外壳Output-Case	>500VDC

环境特性Environmental Characteristics

工作壳温 Case Temperature	（工业品）Industry	-25 – +85℃
	（军I）Military l	-40 – +85℃
	（军II）Military II	-55 – +85℃
存储温度 Storage Temperature	（工业品）Industry	-45 – +105℃
存储温度 Storage Temperature	（军I）Military l	-55 – +105℃

型号：

单路Single Channels Output

型号Models	输入电压(VDC) Input voltage	输入电压范围（VDC） Input voltage Range	输出电压（VDC) Output voltage	输出电流Output current(A)	纹波PK-PK（MV) Ripple and noise	效率(Typ)Efficiency (Typ)
MDA75-18S12	18VDC	9-36VDC	12VDC	6.25A	120	83%
MDA75-18S24	18VDC	9-36VDC	24VDC	3.13A	200	84%
MDA100-24S12	24VDC	18-36VDC	12VDC	8.33A	120	84%
MDA100-24S24	24VDC	18-36VDC	24VDC	4.16A	200	86%
MDA100-48S12	48VDC	36-72VDC	12VDC	8.33A	120	85%

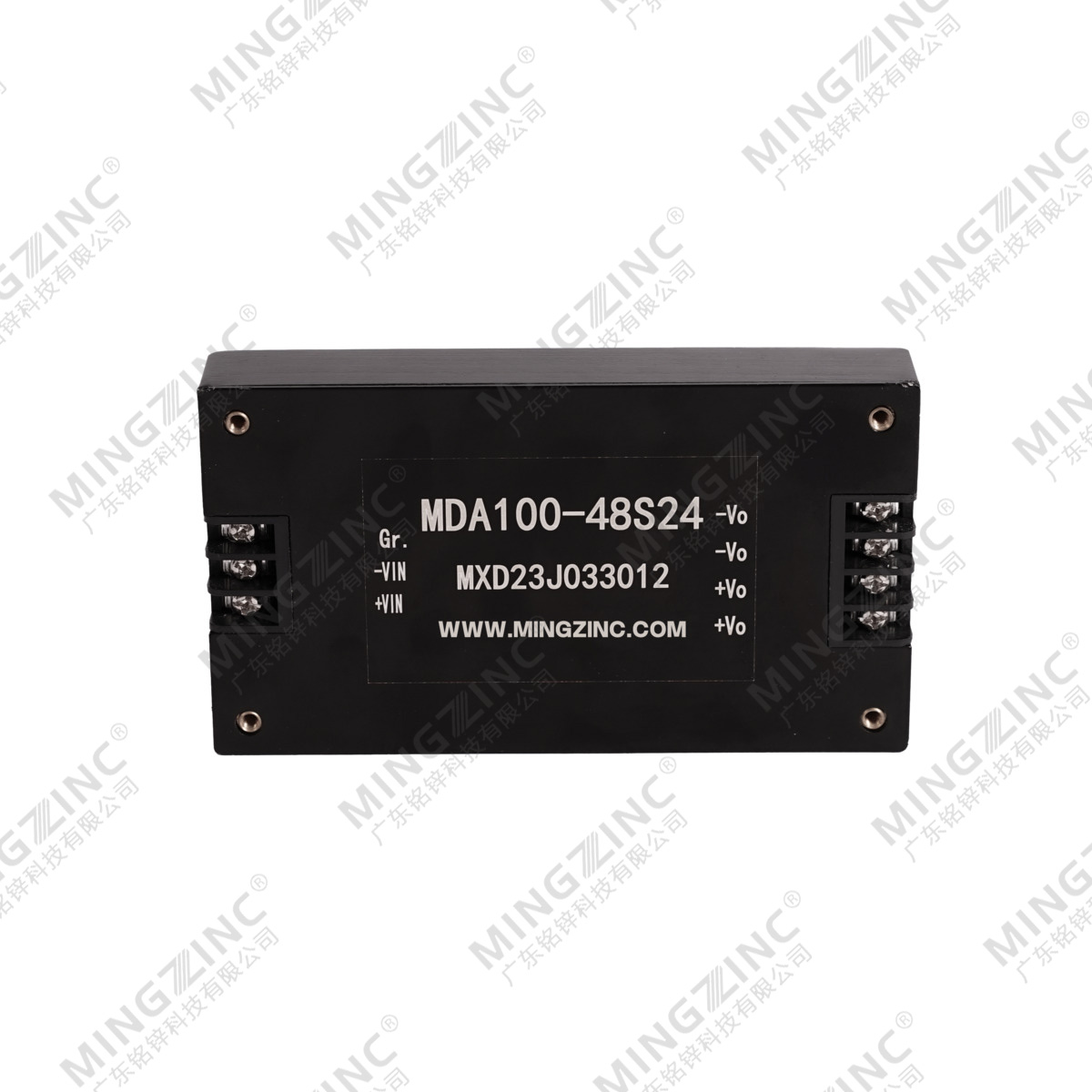

MDA100-48S24	48VDC	36-72VDC	24VDC	4.16A	200	86%
MDA100-110S12	110VDC	66-154VDC	12VDC	8.33A	120	84%
MDA100-110S24	110VDC	66-154VDC	24VDC	4.16A	200	86%

双路Dual Channels Output

型号Models

输入电压(Vac)

Input voltage

输入电压范围（VDC）

Input voltage

Range

输出电压（VDC)

Output voltage

输出电流Output current(A)

纹波PK-PK（MV)

Ripple and

noise

效率(Typ)Efficiency

(Typ)

MDA75-24D05&12

24VDC

18-36VDC

05&12VDC

3A&4A

80&120

82%

MDA75-48D12&24

48VDC

36-72VDC

12&24VDC

1.5A&2A

120&200

83%

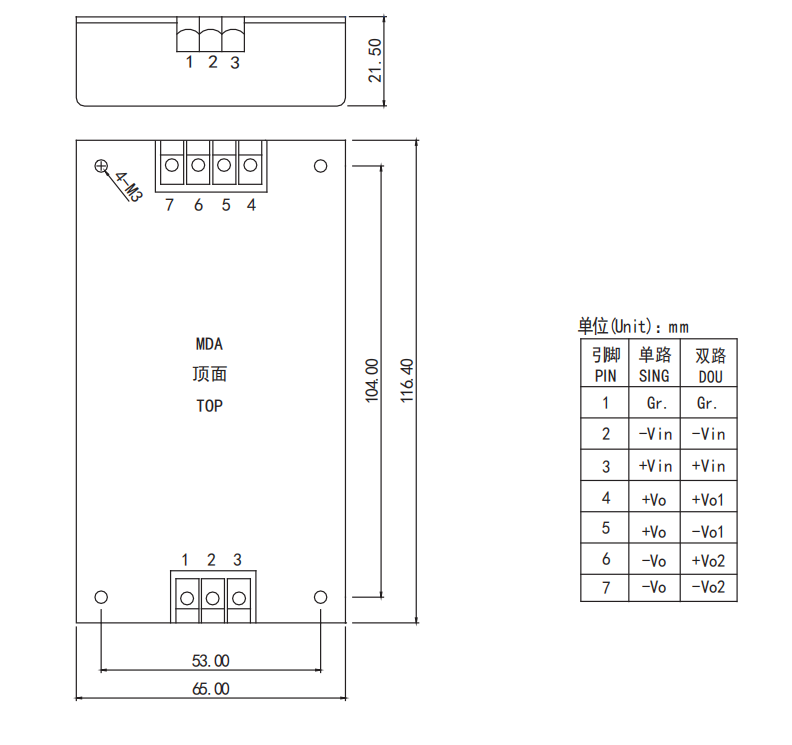

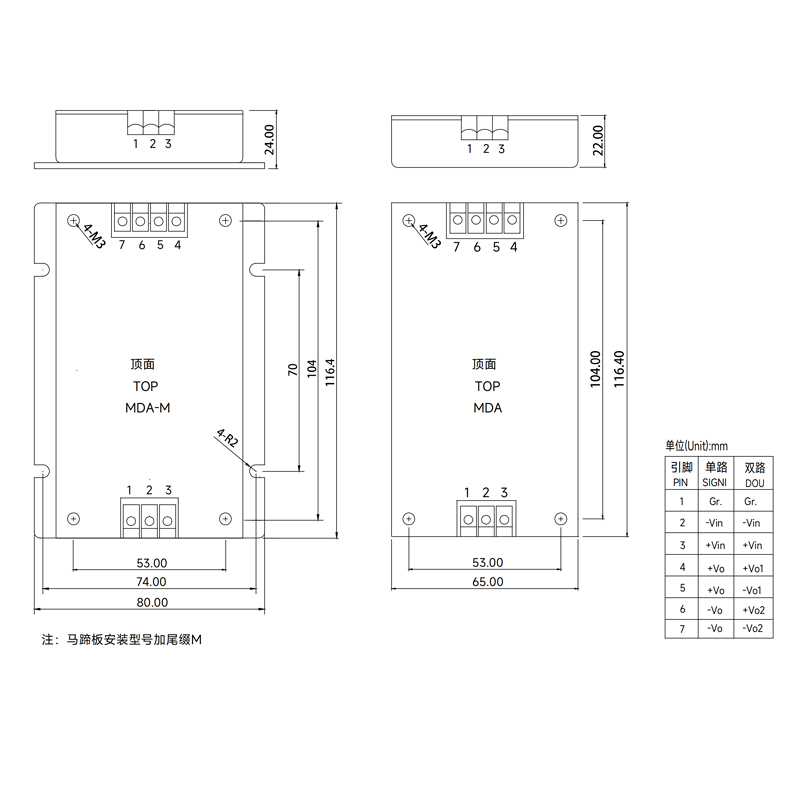

外型尺寸与引脚定义：
