MDI500-1000W-240-182-81

特性:
◆ 高低电压输入可选
◆高低电压输入可选
◆ LLC电路，效率高
◆ 安装方便，单端出线
◆ 外形美观，散热效果好
◆ 高可靠性，长寿命设计
条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

特性:

◆ 大电流，大功率输出

◆ 高可靠性，长寿命设计

◆ 功率覆盖范围广，便于升级

◆ 高低电压输入可选

◆ 外形美观、性能稳定

条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

输入特性：

输出特性：

功率Power	500-1000W
输出电流Output Current	5-80A
输出电压Output Voltage	12-110V
输出电压调整范围 Output voltage Range	±10%
电压精度Voltage Set-point Accuracy	±2%
电压调整率（主路）Line Regulation<main>	±0.5%
负载调整率（主路）Load Regulation<main>	±0.5%
电流限制点Output Current Limiting	120%(Typ)

一般特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

Isolation resistance

200MΩ

保护特性：

1	输入欠压保护Input under voltage protection
2	输入过压保护Input over voltage protection
3	过温保护 Over temperature protection
4	输出过流保护Output over current protection
5	输出短路保护Output short circuit protection

隔离电压值Isolation Voltage

环境特性Environmental Characteristics

型号：

单路Single Channels Output

型号Models	输入电压(VDC) Input voltage	输入电压范围（VDC） Input voltage Range	输出电压（VDC) Output voltage	输出电流Output current(A)	纹波PK-PK（MV) Ripple and noise	效率(Typ)Efficiency (Typ)
MDI500-12S12	12VDC	9-18VDC	12VDC	41.6A	150	85%
MDI800-24S12	24VDC	18-36VDC	12VDC	66.6A	150	86%
MDI1000-24S24	24VDC	18-36VDC	24VDC	41.6A	200	88%
MDI1000-48S24	48VDC	36-72VDC	24VDC	41.6A	200	89%
MDI800-110S110	110VDC	66-154VDC	110VDC	7.27A	600	89%
MDI1000-110S48	110VDC	66-154VDC	48VDC	20.8A	300	89%
MDI1000-600S24	600VDC	400-800VDC	24VDC	41.6A	200	89%

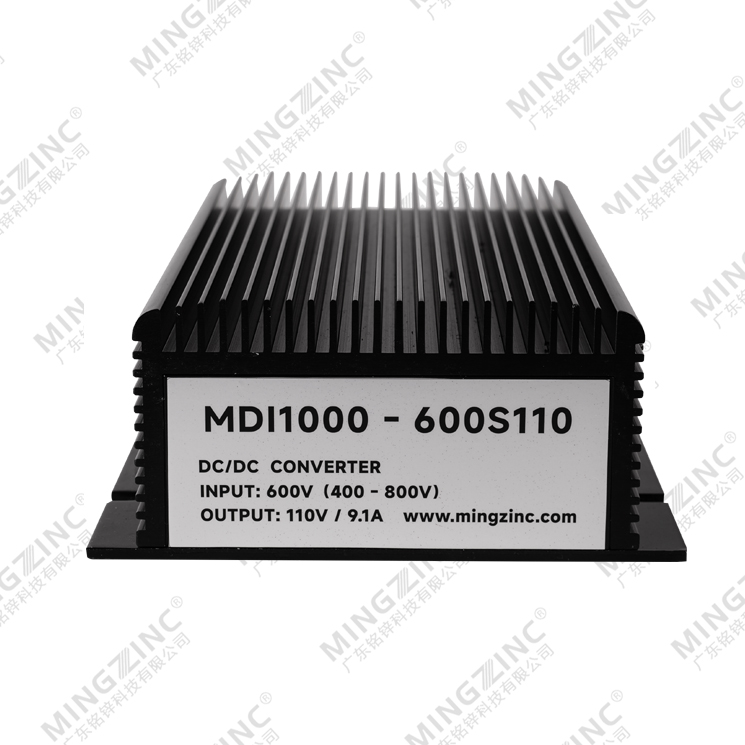

MDI1000-600S110	600VDC	400-800VDC	110VDC	9.1A	400	89%

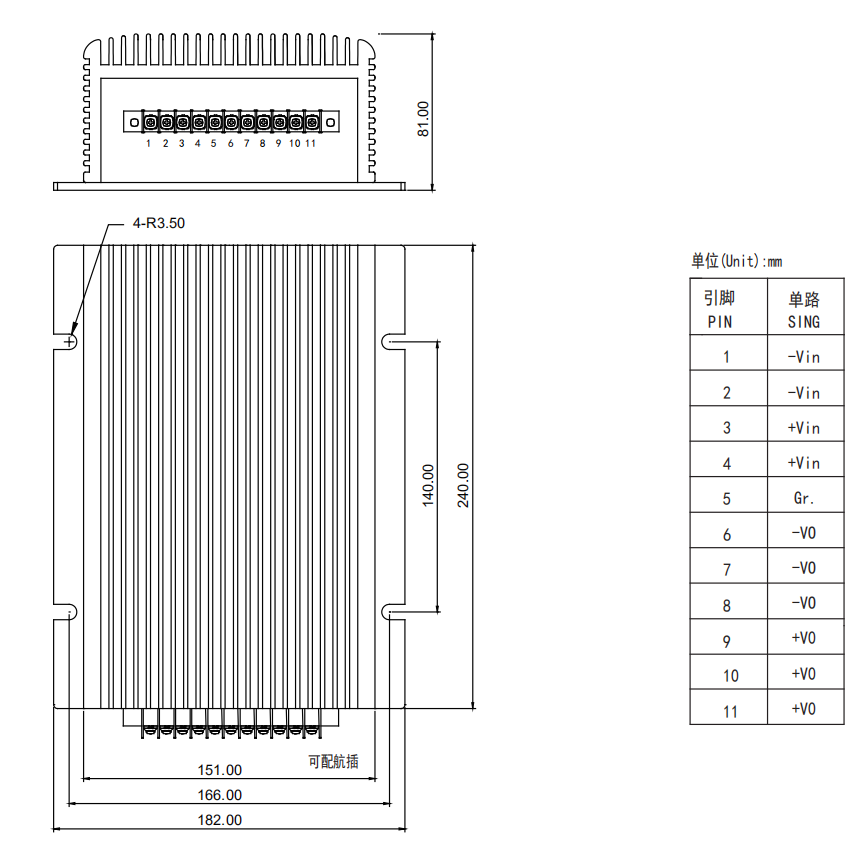

外型尺寸与引脚定义：
