MDH-H 400-600W-200-158-72

特性:
◆ 高低电压输入可选
◆ 2倍电压输入
◆ LLC电路、效率高
◆ 安装方便，单端出线
◆ 外形美观、散热效果好
◆ 高可靠性，长寿命设计
条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

特性:

◆ 高低电压输入可选

◆ 高低电压输出可选

◆ 效率高、散热好

◆ 外形美观、性能稳定

◆ 航插输入、输出

条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

输入特性：

输出特性：

功率Power	400-600W
输出电压Output Voltage	12-48VDC
输出电流Output Current	3-50A
电压调整率（主路）Line Regulation<main>	±0.5%
负载调整率（主路）Load Regulation<main>	±0.5%
电压精度Voltage Set-point Accuracy	±2%
电流限制点Output Current Limiting	120%(Typ)

一般特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

Isolation Resistance

200MΩ

保护特性：

工作频率

Switching Frequency

100-200KHz

绝缘电阻

Isolation Resistance

200MΩ

隔离电压值Isolation Voltage

环境特性Environmental Characteristics

型号：

单路Single Channels Output

型号Models	输入电压(Vdc) Input voltage(Vdc)	输入电压范围（Vdc） Input voltage Range(Vdc)	输出电压（Vdc) Output voltage(Vdc)	输出电流(A) Output current(A)	纹波PK-PK（mv) Ripple and noise（mv)	效率(Typ) Efficiency (Typ)
MDH-H500-24S12	24VDC	18-36VDC	12VDC	41.6A	120	88%
MDH-H500-24S24	24VDC	18-36VDC	24VDC	20.8A	240	89%
MDH-H500-48S12	48VDC	36-72VDC	12VDC	41.6A	120	88%
MDH-H600-48S24	48VDC	36-72VDC	24VDC	25A	240	89%
MDH-H500-110S12	110VDC	66-154VDC	12VDC	41.6A	120	88%
MDH-H600-110S24	110VDC	66-154VDC	24VDC	25A	240	89%
MDH-H500-600S12	600VDC	400-800VDC	12VDC	41.6A	120	88%
MDH-H600-600S24	600VDC	400-800VDC	24VDC	25A	240	89%
MDH-H600-600S110	600VDC	400-800VDC	110VDC	5.4A	400	89%

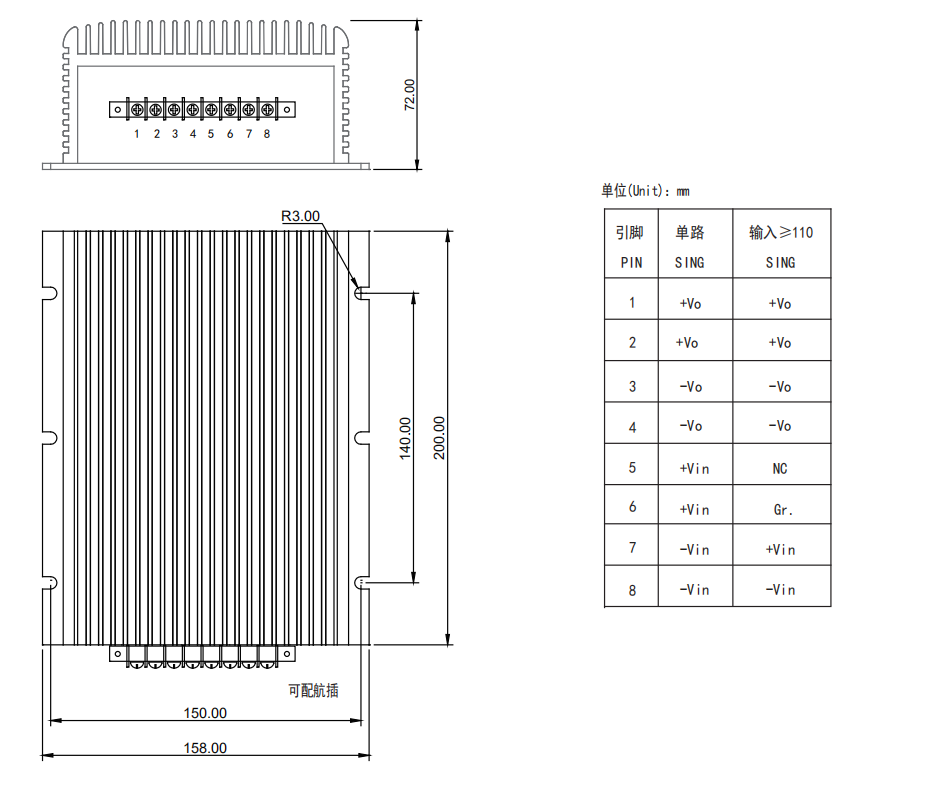

外型尺寸与引脚定义：
