特性:
◆ 高低电压输入可选
◆ 大电流，大功率输出
◆ 满负荷效率可达85%
◆ 高可靠性，长寿命设计
◆ 自然冷却，可附加散热器
◆ 快速动态响应
条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。
输入特性：
额定值Rated value(VDC) | 电压范围Voltage Range(VDC) |
550 VDC | 200-800 VDC |
600VDC | 400-800 VDC |
650VDC | 100-1200 VDC |
800VDC | 300-1300VDC |
输出特性：
功率Power | 40-200W |
电压精度Voltage Set-point Accuracy | ±2% |
输出电流Output Current | 2-20A |
输出电压Output Voltage | 5-48VDC |
输出电压调整范围Output Voltage Range | ±10% |
电压调整率（主路）Line Regulation<main> | ±0.5% |
负载调整率（主路）Load Regulation<main> | ±0.5% |
电流限制点Output Current Limiting | 120%(Typ) |
一般特性：
工作频率 Switching Frequency | 100-200KHz |
Isolation resistance | 200MΩ |
保护特性：
1 | 输入欠压保护Input under voltage protection |
2 | 输入过压保护Input over voltage protection |
3 | 过温保护 Over temperature protection |
4 | 输出过流保护Output over current protection |
5 | 输出短路保护Output short circuit protection |
电压隔离值Isolation Voltage
Input-Output | >1500VDC |
Input-Case | >1050VDC |
Output-Case | >500VDC |
环境特性Environmental Characteristics
工作壳温 Case Temperature | （工业品）Industry | -25 – +85℃ |
（军I）Military l | -40 – +85℃ | |
（军II）Military II | -55 – +85℃ | |
存储温度 Storage Temperature | （工业品）Industry | -45 – +105℃ |
（军II）Military l | -55 – +105℃ |
型号：
单路Single Channels Ouput
型号Models | 输入电压(VDC) Input voltage
| 输入电压范围（VDC） Input voltage Range | 输出电压（VDC) Output voltage | 输出电流Output current(A) | 纹波PK-PK（MV) Ripple and noise | 效率(Typ)Efficiency (Typ) |
MDD75-550S24 | 500VDC | 200-800VDC | 24VDC | 3.13 | 200 | 78% |
MDD100-600S12 | 600VDC | 400-800VDC | 12VDC | 8.33 | 120 | 80% |
MDD40-650S15 | 650VDC | 100-1200VDC | 15VDC | 2.67 | 150 | 76% |
MDD100-800S24 | 800VDC | 300-1300VDC | 24VDC | 4.16 | 200 | 86% |

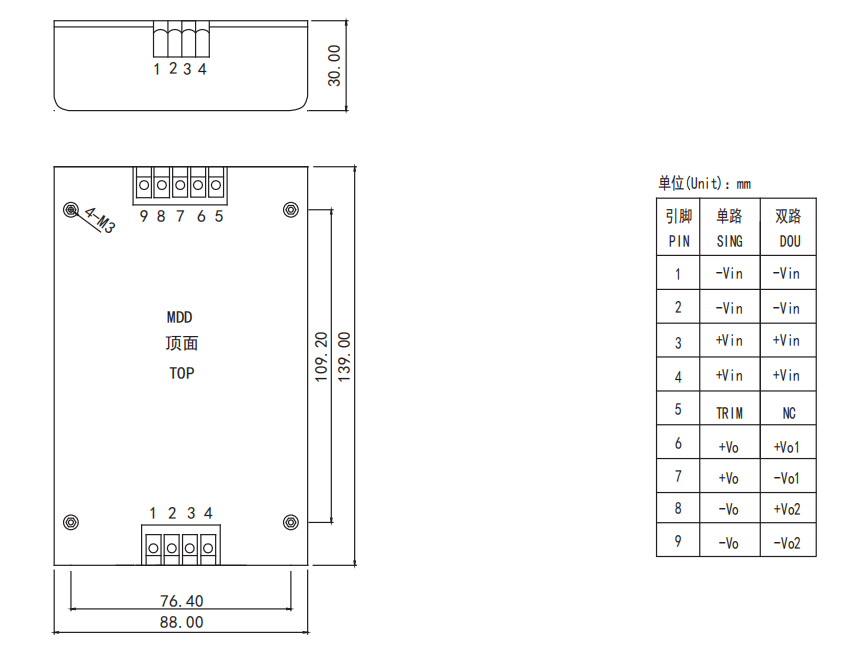

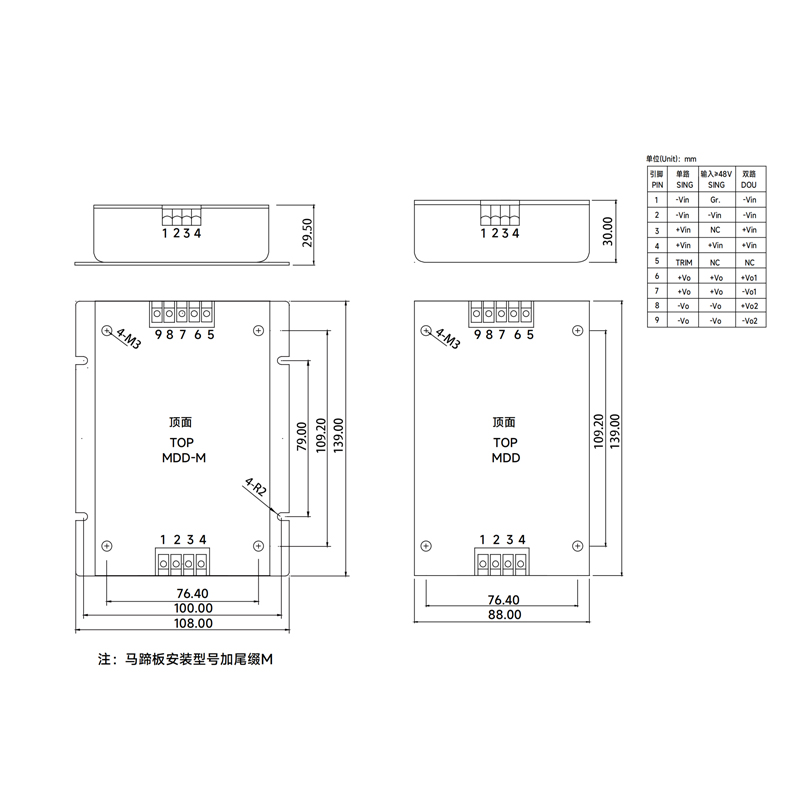

外型尺寸与引脚定义：
