在工业控制系统日益集成化的今天，一台设备往往需要5V逻辑电路、12V通信接口、24V继电器驱动等多种电压同时供电。*统方案需要多块电源模块分别供电，不仅占用机柜空间，还增加了布线复杂度和故障点。铭锌科技MAD系列AC-DC隔离模块电源针对这一痛点，在159×98×27.5mm的紧凑体积内集成单路、双路乃至三路输出能力，功率覆盖150-300W，以"一颗模块解决多路供电"的设计理念，帮助工程师简化电源架构、压缩BOM成本、提升系统可靠性。
三路输出，一颗顶三颗
MAD系列提供三路输出型号MAD205-220T05&12&24，可同时输出5V/5A、12V/5A、24V/5A，单颗模块即可覆盖MCU核心板、通信模块、继电器/电磁阀驱动等典型负载的全部供电需求。相较于采用三颗独立电源模块的方案，BOM成本降低约30%，机柜占用空间减少60%以上，布线与接插件数量同步精简。
效率高达89%，散热设计更从容
MAD300-220S48型号满载效率达89%，MAD240-220S24效率88%。在300W满载工况下，模块自身耗散功率仅约37W，远低于行业同类产品平均水平。低耗散意味着对系统散热的要求更低，在密封机柜、无风扇嵌入式设备等散热受限场景中优势尤为突出。
端子式免PCB设计，部署效率倍增
全系列采用接线端子出线，无需设计专用PCB电路板。模块通过螺丝直接固定在机箱底板或DIN导轨上，输入输出线缆压接端子后即可完成接线。对于小批量多品种的设备制造商而言，免PCB设计省去了PCB打样、SMT贴片等环节，显著缩短从设计到量产的周期。
1500VAC隔离耐压，工业安规一步到位
输入-输出、输入-外壳隔离耐压均大于1500VAC/1min，漏电流小于5mA，满足工业设备基本隔离（Basic Insulation）要求。200MΩ绝缘电阻确保在潮湿、粉尘等恶劣环境下仍具备可靠的绝缘性能，帮助终端设备轻松通过GB/T 18268等工业EMC安规测试。
五重保护+自动恢复， downtime降至**
MAD系列集成输入欠压、输入过压、输出过流、输出短路、过温五重保护。输出短路保护采用打嗝式（Hiccup）工作模式：短路时模块间歇性重启尝试，短路解除后自动恢复正常输出，无需断电复位。这一特性在无人值守站点、远程设备等运维不便的场景中价值显著。
三档温区可选，从车间到野外全覆盖
| 温度等级 | 工作壳温 | 典型适用场景 |
|---|
| 工业品 | -25~+85℃ | 室内机柜、厂房设备 |
| 军I | -40~+85℃ | 户外基站、北方冬季 |
| 军II | -55~+85℃ | 高寒地区、特种装备 |
存储温度范围工业品级-45~+105℃，军品级-55~+105℃，满足从常规工业到*端环境的部署需求。
智能制造与工厂自动化
在自动化产线中，PLC控制器需要24V驱动IO模块、12V为通信接口供电、5V为MCU核心板供电。MAD三路输出型号一颗替代三颗，减少导轨占用和接线工作量。159×98mm的占地面积与主流断路器尺寸匹配，便于柜内布局规划。
电力监控与配网自动化
配电终端（DTU/FTU）通常部署在户外环网柜或柱上开关箱内，环境温度变化剧烈。选用军I温区（-40~+85℃）的MAD模块，配合密封外壳和三防涂覆，可在-40℃严寒下可靠启动，在85℃高温下持续满载运行。1500VAC隔离耐压满足电力行业对强弱电隔离的安全规范。
新能源充电与储能
充电桩内部控制系统需要多路低压供电：5V给主控MCU、12V给CAN/RS485通信、24V给接触器线圈和风扇。MAD系列三路输出方案将辅助电源从3颗精简为1颗，降低了充电桩内部控制柜的体积和成本。120%电流限制点可承受接触器吸合瞬间的浪涌电流。
通信基站与物联网网关
5G基站和物联网网关设备通常需要5V（基带板）、12V（光模块）、24V（风扇/继电器）多路供电。MAD系列端子式设计支持免PCB快速部署，89%高效率降低电源自身发热，配合基站自然散热方案即可满足全年不间断运行要求。
| 项目 | 参数 |
|---|
| 额定输入 | 220VAC（176-264VAC范围） |
| 可选宽压输入 | 90-264VAC（尾缀K） |
| 输出功率 | 150-300W |
| 输出电压 | 5V/12V/24V/28V/48V，可定制 |
| 输出路数 | 单路/双路/三路 |
| 电压精度 | ±2% |
| 负载调整率（主路） | ±0.5% |
| 电流限制点 | 120% Typ |
| 开关频率 | 100-200KHz |
| **效率 | 89% |
| 纹波噪声 | 80-300mVp-p（视电压而定） |
| 隔离电压（入-出） | >1500VAC/1min |
| 工作壳温 | -25/-40/-55 ~ +85℃ |

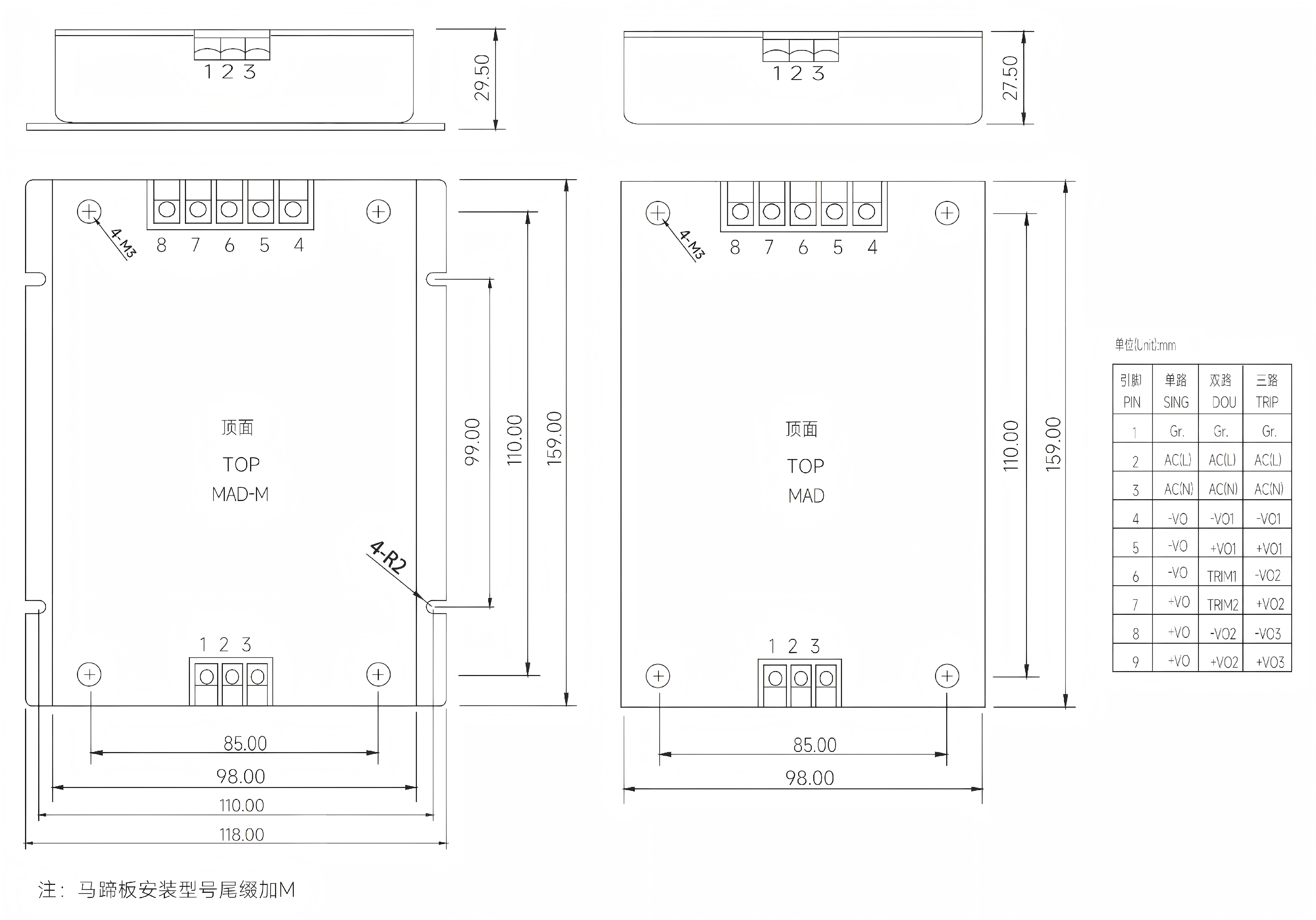

| 外形尺寸 | 159×98×27.5mm |
| 安装方式 | 螺丝固定/马蹄板（尾缀M） |
单路输出： 为大功率单电压负载供电，如24V/10A电机驱动选MAD240-220S24，48V/6.25A通信设备选MAD300-220S48。
双路输出： 需要两种电压的场景，如5V&24V组合（MAD150-220D05&24）适合MCU+继电器方案，5V&48V组合（MAD150-220D05&48）适合控制+通信混合方案。
三路输出： 三种电压同时需求的集成型设备，MAD205-220T05&12&24一颗覆盖5V/12V/24V，是PLC、充电桩、网关等设备的优选方案。
注意：双路/三路型号主路负载电流建议不低于30%额定值，以保证辅路交叉调整率在±3%以内。
铭锌科技提供从标准选型到非标定制的全流程服务：
非标输出电压、功率、路数可快速定制开发
90-264VAC宽压输入版本可选
马蹄板、法兰等安装结构定制
军温级器件选型与全检
OEM/ODM代工服务
专业工程师团队提供选型指导与应用支持
标准型号常备库存，批量订单交期稳定，定制型号1-2周出样。
