直流快充桩、交流充电桩以及"光储充"一体化充电站，其主功率回路负责的是大功率电能变换，而真正决定设备能否安全、智能运行的，还有一套"辅助控制系统"——计费控制单元、人机交互显示屏、读卡器、4G/以太网通信模块、电表、急停与防雷监测、接触器线圈、温控风扇和照明等。这些部件功率不大，却工作在户外、强电磁、雷击浪涌和宽温的恶劣环境中。如何为辅助系统提供一路稳定、隔离、可靠的电源，是充电桩电气设计中保证整机可用率的关键。本文结合广东铭锌 MAB 50-150W 系列 AC-DC 隔离电源模块，给出充电站辅助供电的完整方案。
充电桩常年安装在室外停车场、高速服务区和加油站旁，夏季暴晒后桩内温度很高，冬季在部分地区又可能降至零下；同时面临灰尘、湿气、盐雾（沿海）和凝露。辅助电源必须具备足够宽的工作温度范围和良好的环境适应性。
直流桩内部有大功率充电模块，工作时产生强烈电磁干扰；充电桩直接接在公共电网上，地处空旷场站时还容易受到雷击和电网浪涌冲击。辅助控制电源若没有隔离和浪涌防护，轻则重启、黑屏，重则计费、通信中断，造成充电交易异常。
充电桩是经营性设备，需要长期待机、随时响应启动，停机即损失收入。辅助电源往往 24 小时带电，其可靠性直接决定充电桩的在线率和运维成本。
针对上述特点，辅助控制回路建议采用隔离型 AC-DC 电源模块：
与主功率及电网可靠隔离：MAB 系列输入—输出隔离耐压 1500VAC/min，输入—外壳同样为 1500VAC/min，将计费、通信等弱电系统与大功率回路、电网侧有效隔离，抑制干扰、保障交易数据和人员安全。
自带输入滤波与浪涌电流抑制：模块内置宽频噪声滤波和输入浪涌电流抑制电路，配合桩前端的防雷器形成两级防护，提升户外抗扰能力。

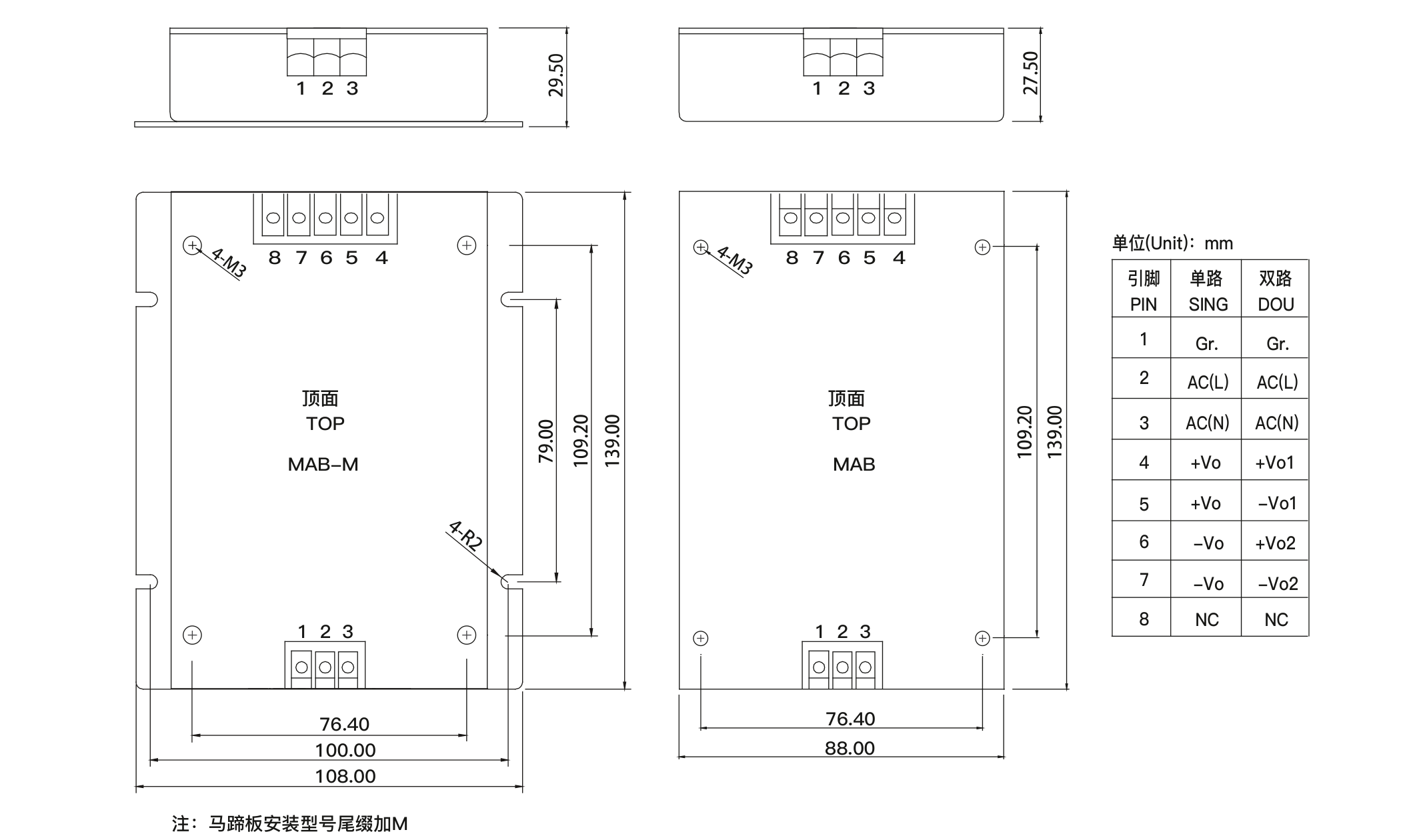

接线端子出线，抗振可靠：采用螺丝端子连接，适应场站设备运输和长期使用中的振动，避免接插件松脱。
以一台直流快充桩为例，建议辅助系统采用"隔离电源 + 分路保护"结构：
1.电网 220VAC 经桩内空开、防雷浪涌保护器后接入 MAB 模块（光储充站点也可取自站内交流配电）；
2.MAB 输出 12V/24V 作为辅助控制母线；
3.母线上分多路，各自加保险，分别供给：
计费控制单元（CCU）与通信模块（4G/以太网）；
人机交互显示屏、读卡器、指示灯；
直流电表、急停与防雷监测信号；
主接触器线圈、温控风扇、舱内照明。
将"计费与通信"和"接触器线圈、风扇"等感性/动力负载分路供电并独立保护，可以避免接触器断开时的尖峰干扰交易与通信，也能在某一支路故障时保证计费系统不掉电，便于上报故障、远程诊断。
| MAB 系列参数 | 指标 | 对充电站场景的意义 |
|---|
| 额定输入 / 电压范围 | 220VAC / 176–264VAC（可选 90–264VAC 宽压） | 适应公共电网波动及出口海外的电压差异 |
| 输出功率 | 50–150W | 覆盖计费、显示、通信、电表、接触器等辅助负载 |
| 输出电压 | 5/12/24/48V | 12V/24V 适配显示屏、控制单元与接触器 |
| 电压精度 | ±2% | 保证计费控制与通信模块稳定运行 |
| 隔离电压 | 1500VAC/min | 与主功率、电网隔离，抗干扰、保安全 |
| 工作温度 | 工业级 -25~+85℃ | 适应户外暴晒与低温启动 |
| 输入滤波 | 宽频噪声滤波 + 浪涌电流抑制 | 抑制充电模块干扰，配合防雷器抵御浪涌 |
| 保护功能 | 输入欠压/过压、输出过流、短路、过温保护 | 户外异常下自动保护、可恢复，降低现场维修 |
MAB 内置的过流、短路、过温保护对充电桩尤为重要：当风扇堵转、线缆磨损短路或维护误接线时，模块进入保护而非烧毁，配合充电桩的故障上报，可大幅减少现场更换次数。
做好整机防护与散热：电源安装在桩内防护等级达标的舱体中，避免直接淋雨和阳光直射；利用桩内风道散热，高温地区确保温控风扇正常、进风口滤网定期清理。
前端两级浪涌防护：在交流入口配置合适等级的防雷器（空旷场站和雷暴多发地区尤为必要），与模块内部浪涌抑制配合。
感性负载续流：主接触器线圈两端并接续流二*管或浪涌吸收器，降低分断尖峰对计费通信的干扰。
规范接地：桩体保护接地、防雷接地和电源外壳接地按规范施工，保证接地电阻与连续性。
高温降额：长期暴晒、舱内温度偏高时按温度—功率曲线降额，或选大一档功率以延长寿命。
在"光伏 + 储能 + 充电"一体化站点，辅助电源可统一取电站内交流配电，为各单元的监控、通信和执行机构提供隔离供电，便于集中管理。MAB 系列支持按充电站的输入电压、输出电压及路数、功率、安装方式进行定制，也可根据出口目标市场选择宽输入型号。广东铭锌可配合充电桩和充电站集成商进行选型、样机测试与小批量验证，具体参数与交期欢迎联系工程师沟通。
