在通信基站、物联网网关、安防监控等需要7×24小时不间断运行的场景中，供电单元的稳定性直接决定了整个系统的可用率。广东铭锌科技有限公司（Guangdong Mingzinc Technology Co., Ltd）MAA系列30-100W端子式AC-DC电源模块，以接线端子方式实现免PCB快速安装，内置宽频噪声滤波、浪涌电流抑制及多重保护电路，参照UL1950、IEC950安全规程设计，为通信与物联网终端提供高可靠、易部署的交流转直流供电方案。
1. 端子式接线，现场部署零焊接
MAA系列采用接线端子出线方式，所有输入输出连接均通过螺丝端子完成，无需设计PCB或进行波峰焊。工程人员在现场只需螺丝刀即可完成安装与更换，大幅缩短施工周期，降低对焊接工艺的依赖。模块外形尺寸116.4×65×22mm，结构紧凑，适合在通信机柜、配电箱等空间受限的场合使用。
2. 30-100W全功率段，通信负载全覆盖
系列覆盖30W至100W功率范围，提供5V、12V、24V、48V等标准输出，支持2-15A电流任选，可满足小型基站、工业交换机、物联网网关、PoE供电模块、无线AP等通信设备的差异化功率需求。
3. 宽电压输入选型，应对复杂电网
标准型号适配176-264VAC输入，可选90-264VAC宽电压版本（型号尾缀"-K"），从容应对农村电网、临时供电、工业厂区等电压波动较大的场景，避免因输入电压异常导*设备掉线或重启。
4. 内置EMI滤波，降低通信干扰
模块输入端集成宽频噪声滤波电路（Broadband noise filter），可有效抑制开关电源产生的*导骚扰，减少对无线通信模块、射频电路、*感器信号的干扰，提升通信质量与数据*输稳定性。
5. 浪涌电流抑制，抵御上电冲击
内置输入浪涌电流抑制电路（Surge suppress circuit），限制冷启动时的冲击电流，防止输入端保险丝熔断或空开跳闸，特别适合多设备集中上电的通信机房和户外机柜。
6. 1500VAC高隔离，保障设备与人身安全
输入-输出隔离电压大于1500VAC/1min（漏电流<5mA），输入-外壳隔离大于1500VAC/1min，输出-外壳与主路-副路隔离大于500VDC/1min，绝缘电阻200MΩ，有效阻断共模干扰与漏电流路径，满足通信设备安规要求。
7. 军品级宽温可选，户外*端环境无忧
工业品工作壳温-25℃~+85℃，军I级-40℃~+85℃，军II级可选-55℃~+85℃；工业品存储温度-45℃~+105℃，军I级-55℃~+105℃，无论是北方冬季户外机柜还是南方高温基站，均可稳定运行。
8. 五重保护，故障自动恢复
具备输入欠压保护、输入过压保护、输出过流保护（120%限流）、输出短路保护和过温保护，异常状态下进入保护模式，故障解除后自动恢复，降低运维成本和现场维护频次。
通信基础设施
小型蜂窝基站与直放站供电
光纤收发器、光端机与EPON/GPON终端
工业以太网交换机与路由器
室内分布系统与信号增强器
物联网与边缘计算
物联网网关与边缘计算节点
LoRa/NB-IoT基站与集中器
智能采集终端与RTU
智慧城市*感器网络节点
安防监控
网络摄像机与视频服务器
NVR/DVR录像设备
门禁控制器与报警主机
智能交通信号采集设备
电力与能源监控
配电自动化终端（DTU/FTU）
电力负荷管理终端
光伏电站监测与汇流箱控制
储能BMS辅助供电
| 参数项目 | 规格指标 |
|---|
| 功率范围 | 30-100W |
| 额定输入电压 | 220VAC |
| 输入电压范围 | 176-264VAC（可选90-264VAC，尾缀-K） |
| 输出电压选项 | 5V/12V/24V/48V（5-48V任选） |
| 输出电流范围 | 2-15A任选 |
| 电压设置精度 | ±2% |
| 线性调整率 | ±0.5% |
| 负载调整率 | ±0.5% |
| 输出电流限制 | ≥120%（典型值） |
| 转换效率 | 83%-85%（Typ） |
| 开关频率 | 100-200KHz |
| 绝缘电阻 | 200MΩ |
| 输入-输出隔离 | >1500VAC/1min（漏电流<5mA） |
| 输入-外壳隔离 | >1500VAC/1min |
| 输出-外壳隔离 | >500VDC/1min |
| 主路-副路隔离 | >500VDC/1min |
| 工作壳温（工业品） | -25℃~+85℃ |
| 工作壳温（军I级） | -40℃~+85℃ |
| 工作壳温（军II级） | -55℃~+85℃ |
| 存储温度（工业品） | -45℃~+105℃ |

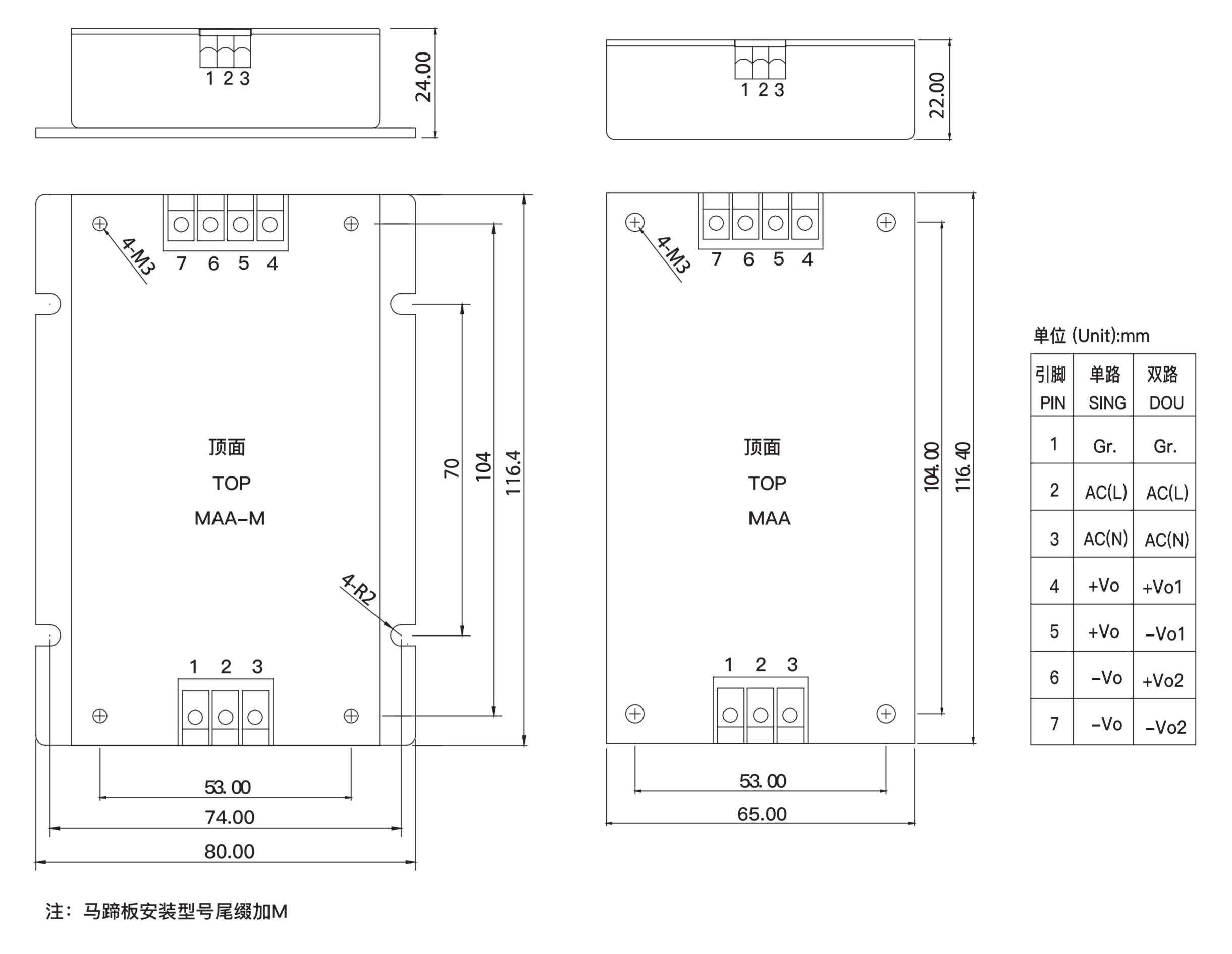

| 外形尺寸 | 116.4×65×22mm |
| 接线方式 | 螺丝端子 |
| 保护功能 | 输入欠压、输入过压、输出过流、输出短路、过温 |
| 安全规程 | 参照UL1950、IEC950设计 |
单路输出标准输入型号（176-264VAC）
| 型号 | 输出电压 | 输出电流 | 纹波(mV p-p) | 效率 | 适用场景 |
|---|
| MAA75-220S05 | 5V | 15A | 80 | 83% | 大电流逻辑电路、USB供电 |

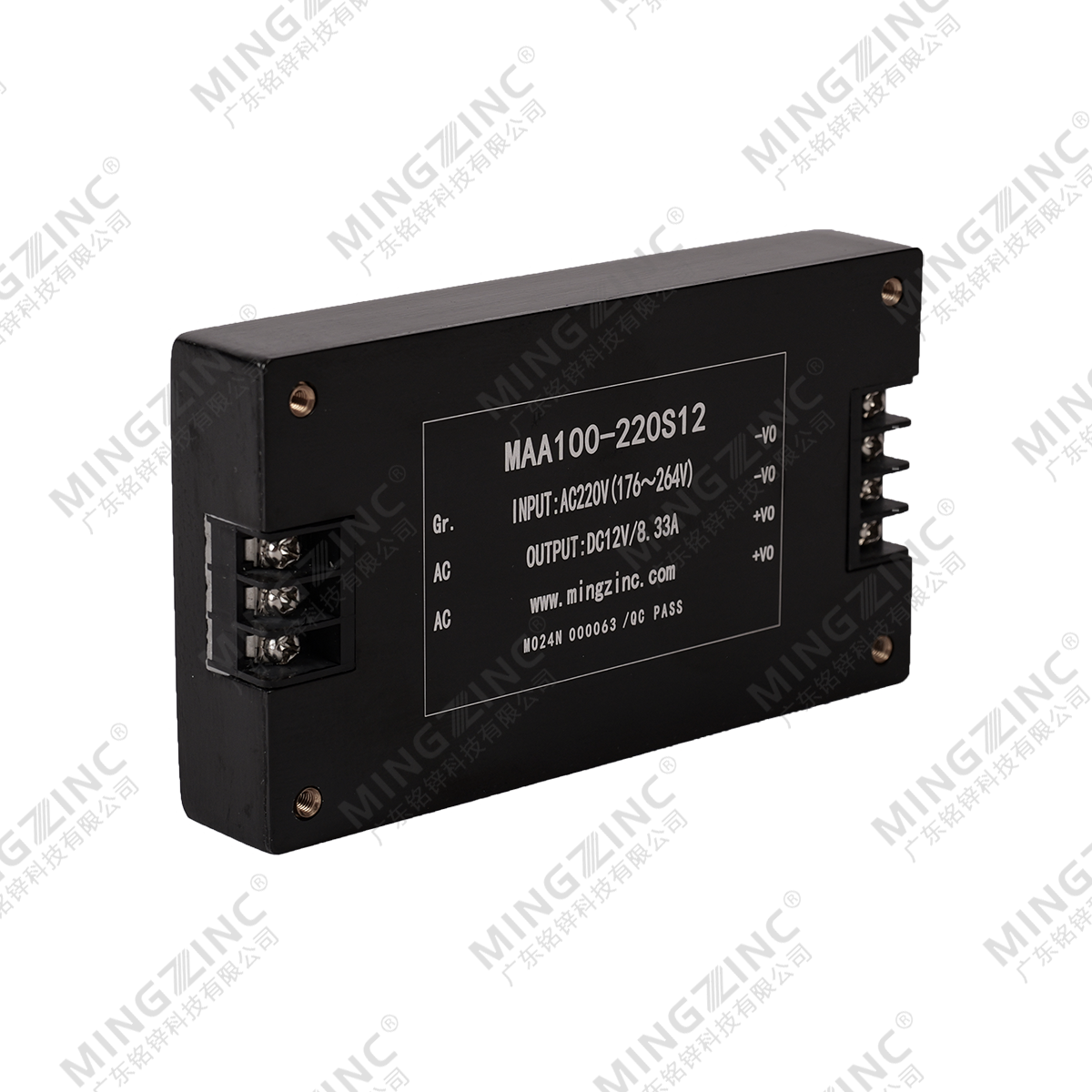

| MAA100-220S12 | 12V | 8.3A | 120 | 84% | 通信设备、风扇、电机驱动 |
| MAA100-220S24 | 24V | 4.16A | 200 | 85% | 工业控制、*感器、继电器 |
| MAA100-220S48 | 48V | 2A | 300 | 85% | PoE供电、通信基站 |
单路输出宽电压型号（90-264VAC，尾缀-K）
| 型号 | 输出电压 | 输出电流 | 纹波(mV p-p) | 效率 |
|---|
| MAA75-220S05-K | 5V | 15A | 80 | 83% |
| MAA100-220S12-K | 12V | 8.3A | 120 | 84% |
| MAA100-220S24-K | 24V | 4.16A | 200 | 85% |
| MAA100-220S48-K | 48V | 2A | 300 | 85% |
双路输出型号
| 型号 | 输出电压 | 输出电流 | 纹波(mV p-p) | 效率 |
|---|
| MAA30-220D05&12 | 5V/12V | 3A/1.25A | 50/120 | 83% |
| MAA30-220D05&12-K | 5V/12V（宽压输入） | 3A/1.25A | 50/120 | 83% |
马蹄板安装请在型号后加"-M"。以上为典型型号，铭锌科技可根据客户实际需求定制输出电压、电流及安装方式。
针对通信与物联网行业多样化的部署环境，铭锌科技提供灵活的MAA系列定制服务：
可选90-264VAC宽电压输入（尾缀-K），适配海外电网及不稳定供电区域
输出电压5-48V范围内任意定制，满足非标准电压需求
马蹄板安装选件（尾缀-M），适配DIN导轨或壁挂式安装
军I级（-40℃启动）、军II级（-55℃启动）宽温版本，适用于高纬度、高海拔户外站点
输出线缆长度、端子方向等结构定制
批量客户支持OEM丝印与定制包装
MAA系列从元器件选型到成品出厂，执行严格的全流程品质管控。每台模块均经过****电气性能测试、绝缘耐压测试、满载高温老化和温度循环测试。产品参照UL1950、IEC950安全规程设计，确保在无人值守的通信站点中长期可靠运行。标准产品提供一年质保期，终身提供技术支持与维修服务。
广东铭锌科技有限公司深耕模块电源领域多年，拥有从3W到12000W全功率段的AC-DC、DC-DC产品线，服务于工业自动化、通信、电力、新能源、军工等多个行业客户。我们以工厂直供模式为客户提供高性价比的产品与快速技术响应，从选型咨询、样品测试到批量交付全程跟进。无论您是需要一颗标准替换模块，还是为新项目定制供电方案，铭锌科技工程师团队都将为您提供专业、高效的支持。
