在电力配网自动化、工业通信、智能仪表等领域，供电模块长期运行于温差大、电磁干扰强、维护困难的环境中，对电源的隔离性能、抗浪涌能力和宽温适应性提出了严苛要求。铭锌科技MAB系列50-150W端子式AC-DC隔离电源模块，以1500VAC高隔离耐压、五重完善保护和-55℃～+85℃超宽工作温域，为电力通信类设备提供稳定、安全、免维护的直流供电解决方案。
1. 1500VAC医疗级隔离，阻断地环路与浪涌冲击
MAB系列输入对输出、输入对外壳均实现大于1500VAC的隔离耐压（漏电流<5mA），输出对外壳及主副路间隔离大于500VDC。在电力系统中，高压开关操作、雷击感应等会在供电回路产生数千伏瞬态浪涌，高隔离设计可有效阻断共模干扰路径，保护后端MCU、通信芯片等敏感器件不被损坏。
2. 端子式出线，适配工业柜内DIN导轨安装
采用螺钉压接端子，线径适用范围广，接线牢固可靠、抗振动、防松脱。模块外形尺寸139×88×27.5mm，体积紧凑，可便捷安装于标准控制柜内，与断路器、端子排、继电器等元器件并排布置。相比PCB插针式模块，端子式方案无需焊接，现场更换只需拧松螺丝即可完成，平均维修时间缩短至5分钟以内。
3. 内置输入滤波与浪涌抑制，EMC性能优异
输入端集成宽频噪声滤波器，覆盖150kHz-30MHz*导干扰频段，可衰减电网中的高频噪声和开关尖峰；浪涌电流抑制电路在上电时将冲击电流限制在安全范围内，避免前端熔断器误动作。模块内部EMC设计参照CISPR22/EN55022标准，帮助终端设备更轻松通过电磁兼容认证。
4. 三档温域可选，从户外柜到*端环境全覆盖
工业品：-25℃～+85℃，适用于室内机房、普通工业环境
军I级：-40℃～+85℃，适用于户外机柜、北方冬季低温场景
军II级：-55℃～+85℃，适用于高海拔、严寒地区等*端工况
低温启动性能经过严格验证，在-40℃环境下可正常上电启动，输出电压建立时间小于2秒。
5. 输出电压精度±2%，动态响应快速
输出电压精度±2%，主路线电压调整率和负载调整率均优于±0.5%，在输入电压波动和负载突变时输出稳定。开关频率100-200kHz，输出纹波控制在80-300mVpp范围内，为ADC采样、通信模块等对电源噪声敏感的电路提供干净的直流供电。
6. 双路输出架构，简化系统电源设计
MAB双路型号提供5V&12V、5V&24V、12V&24V、5V&28V四种组合。在电力终端设备中，通常5V给MCU和逻辑电路供电、12V/24V给继电器和通信接口供电，一颗双路模块即可替代两颗单路模块，减少占用空间、降低BOM成本、提高系统MTBF。
7. 完善的保护体系，自恢复免维护
| 保护类型 | 功能说明 |
|---|
| 输入欠压保护 | 输入电压低于下限关断输出，电压恢复后自动重启 |
| 输入过压保护 | 输入电压超限时切断输出，保护后级电路 |
| 输出过流保护 | 限流点120%典型值，打嗝式限流，故障消除自恢复 |
| 输出短路保护 | 持续短路不损坏，短路解除自动恢复正常输出 |
| 过温保护 | 壳温超限降额或关断，温度回落自动恢复 |
8. 可选90-264VAC全球宽压输入
-K后缀型号支持90-264VAC输入范围，同时兼容110V和220V电网，出口设备和跨国项目无需更换型号，一种产品覆盖全球市场，大幅降低备件种类和库存管理成本。
FTU馈线终端：柱上开关控制器供电，耐受户外-40℃低温和雷击浪涌
DTU配电终端：站所终端多回路供电，24V/5V双路输出直接驱动通信和控制
配变监测终端（TTU） ：台区变压器监测设备长期在线运行
故障指示器：架空线和电缆型故障检测装置供电
工业以太网交换机：24V/48V输出为交换芯片和光模块供电
LoRa/NB-IoT网关：5V&12V双路同时给主控和射频模块供电
串口服务器与协议转换器：稳定的5V/12V供电保障数据透*不丢包
4G/5G工业路由器：宽压输入适配车载和基站供电波动
多功能电力仪表：高精度采样对纹波要求严格，80mVpp低纹波设计
电能质量分析仪：28V输出适配模拟前端和ADC参考电路
水表/气表/热表集中器：低功耗待机+周期性上报供电模式
工控数显表与计数器：12V/24V标准工业电压输出
交流充电桩控制板：12V给主控、24V给接触器和继电器
光伏汇流箱监测模块：户外宽温运行，-40℃低温可靠启动
储能BMS从控板：5V给采样电路、12V给CAN通信收发器
风电变桨控制系统辅助电源：抗振动端子连接，适应机舱恶劣环境
| 参数 | 规格 |
|---|
| 功率范围 | 50-150W |
| 输入电压（额定） | 220VAC |
| 输入电压范围 | 176-264VAC / 90-264VAC（-K可选） |
| 输出电压范围 | 5-48VDC（单路）/ 双路组合 |
| 输出电流范围 | 3-20A |
| 电压设定精度 | ±2% |
| 线性调整率 | ±0.5% |
| 负载调整率 | ±0.5% |
| 纹波噪声 | 80-300mVpp |
| 效率 | 83%-85% |
| 开关频率 | 100-200kHz |
| 隔离电压（I/O） | >1500VAC/1min |
| 隔离电压（I/C） | >1500VAC/1min |
| 绝缘电阻 | >200MΩ |
| 工作壳温 | -25～+85℃（工业）/-40～+85℃（军I）/-55～+85℃（军II） |
| 存储温度 | -45～+105℃ / -55～+105℃ |

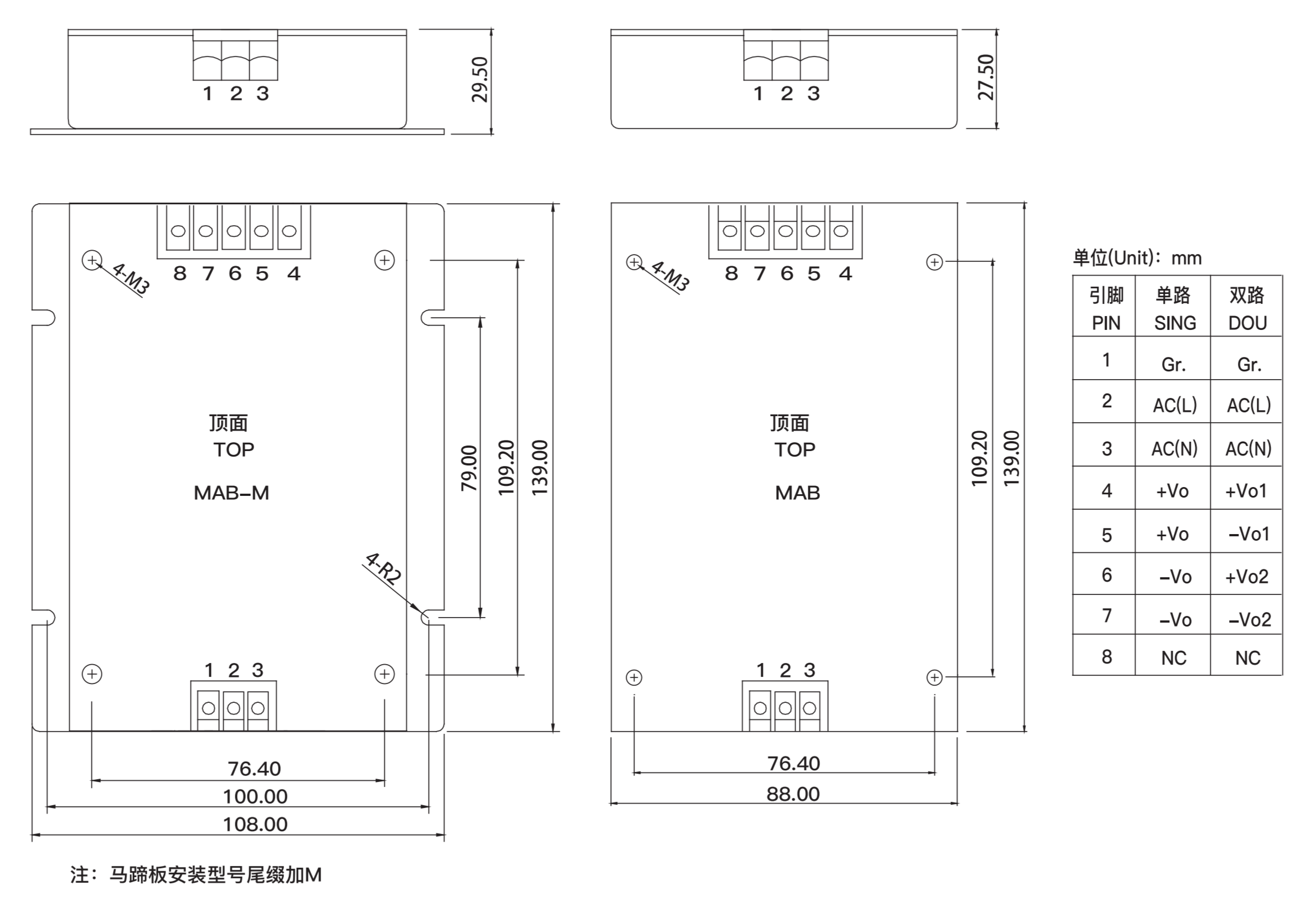

| 外形尺寸 | 139×88×27.5mm |
| 安装方式 | 端子式（马蹄板可选，后缀M） |
单路输出（176-264VAC输入）
| 型号 | 输出电压 | 输出电流 | 纹波 | 效率 |
|---|
| MAB100-220S05 | 5V | 20A | 80mV | 83% |
| MAB125-220S12 | 12V | 10.4A | 120mV | 84% |
| MAB150-220S24 | 24V | 6.25A | 200mV | 85% |
| MAB150-220S28 | 28V | 5.36A | 280mV | 85% |
| MAB150-220S48 | 48V | 3.1A | 300mV | 85% |
单路输出（90-264VAC宽压输入）
| 型号 | 输出电压 | 输出电流 | 效率 |
|---|
| MAB100-220S05-K | 5V | 20A | 83% |
| MAB125-220S12-K | 12V | 10.4A | 84% |
| MAB150-220S24-K | 24V | 6.25A | 85% |
| MAB150-220S28-K | 28V | 5.36A | 85% |
| MAB150-220S48-K | 48V | 3.1A | 85% |
双路输出（176-264VAC输入）
| 型号 | 输出电压 | 输出电流 | 效率 |
|---|
| MAB100-220D05&12 | 5V&12V | 10A&4A | 83% |
| MAB120-220D05&24 | 5V&24V | 4A&4A | 83% |
| MAB150-220D12&24 | 12V&24V | 6A&3.25A | 84% |
| MAB150-220D05&28 | 5V&28V | 2A&5A | 83% |
仅列出典型型号，如需其他规格请联系铭锌科技定制。马蹄板安装型号尾缀加M。
铭锌科技拥有完整的电源模块研发与制造体系，可针对电力、通信、新能源等行业客户的特殊需求提供快速定制：
定制周期通常为2-3周出样，4-6周批量交付，并提供全程技术支持。
MAB系列从设计到制造执行全流程品质管控：
设计阶段参照UL1950、IEC950安全规程进行安规距离与绝缘设计
来料检验覆盖变压器、电容、IC等关键元器件
生产过程****进行ICT在线测试和功能测试
成品****满载高温老化（85℃壳温，4小时以上）
出厂前逐台进行绝缘耐压测试（1500VAC/1min）
平均无故障工作时间（MTBF）大于50万小时
